Power Pole Transformer Vysvětlení: Funkce, součásti, aplikace a příčiny výbuchu - Znalosti

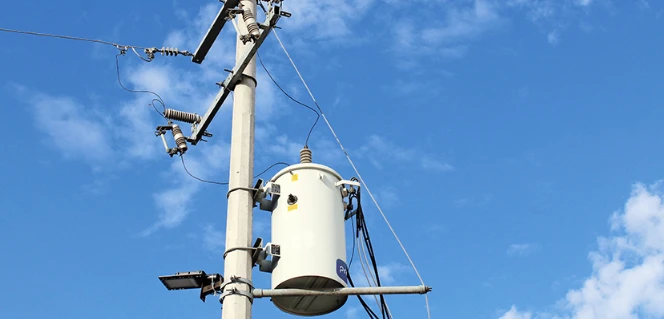

Transformátor telefonního sloupu hraje důležitou součást energetické distribuční sítě. Snižují vysoké napětí přicházející z elektrického vedení na nižší napětí vhodné pro domácí a komerční použití. A toto snížení napětí je bezpečné a kompatibilní s elektrickými zařízeními.

A bez transformátorů by domácnosti a podniky nedostávaly energii bezpečně. Vedení vysokého napětí původně přenáší energii z elektrárny efektivně na velkou vzdálenost. Transformátory telefonních sloupů jej upravují pro místní spotřebu.

Změnou napětí, jako je tato, také pomáhají zabránit ztrátám: Nízké napětí znamená, že je méně riskantní pro něco, jako je požár nebo poškození zařízení: Díky této změně jde elektřina lépe a lépe dorazí.

transformátory telefonních sloupů jsou součástí větší infrastruktury potřebné pro distribuci energie. Jeho důležitou součástí je:

Z vysokonapěťové konverze na nízkonapěťovou

Minimalizujte energetické ztráty elektrického vedení

Zajištění elektrické bezpečnosti ve všech regionech

A také snižují namáhání sítě vysokými nároky. Lze jim důvěřovat, že budou pracovat stabilně, takže není problém s výdejem elektrické energie, i když ji potřebuje využít mnoho věcí najednou. takže zlepšují účinnost a spolehlivost systému distribuce energie, což je skutečně zásadní pro elektřinu ve městech i na venkově.

Transformátory telefonních sloupů se skládají z několika klíčových prvků. Každý hraje nedílnou roli v bezpečné a efektivní přeměně. Mezi hlavní části patří jádra a vinutí a také izolační materiály.

jádro:jádro se obecně skládá z naskládaných vrstev železa, které jsou dobrými vodiči magnetického toku. Je to velmi důležité pro funkci transformátoru při změně napětí. Toto jádro má snížit energetické ztráty v procesu přeměny.

Vinutívyrobeno z měděných / hliníkových drátů, které jsou stočeny kolem jádra. Tato vinutí jsou to, co transformuje úrovně napětí. Dokáže vyrobit transformátory, které se vypořádají s příchozím vysokým napětím, stejně jako s nižším napětím na výstupu transformátoru.

Izolační materiálje dobré pro elektrické poruchy a bezpečnost. Transformátor chrání součásti před potenciálními elektrickými jiskrami, transformátor funguje dobře. Izolace je to, co se dělá, aby transformátor vydržel dlouho a dobře fungoval na každém místě.

Mezi další konstrukční prvky patří:

Průchodka pro elektrické připojení

Přepínače odboček upravují napětí

Ochranný dům pro prevenci povětrnostních a fyzických škod

Společně tvoří silný systém. Elektřinu bude garantovat předání Power Lines a její správa bude v tomto systému plynulá. Ty musí být správně postaveny a navrženy, aby transformátory telefonních sloupů správně fungovaly.

pokud se chcete dozvědět více o součástech v transformátorech, klikněte zde!

345df7356896c0bd6e3d5c5b20e552e3 Transformátory na sloupech elektrického vedení mohou explodovat z mnoha důvodů.

Za prvé, olej uvnitř transformátoru je hořlavá kapalina, a pokud jetransformátorje přetížený nebo prošel{0}}selháním, může být olej příliš horký.V tomto případě se olej rychle rozloží a vypaří a vzplane, což způsobí dramatické zvýšení tlaku uvnitř transformátoru, což způsobí prasknutí pláště a explozi.

Za druhé, izolační materiály používané v výkonových transformátorech mohou snížit izolační pevnost v důsledku stárnutí,poškození nebo vniknutí vody, což může vést ke zkratu a požáru. Kromě toho, pokud je utěsnění skříně transformátoru nedostatečné nebo izolační vzdálenost je nedostatečná, může dojít k porušení izolace působením přepětí a způsobit požár.

Kromě toho může vnikání vody do skříně transformátoru v důsledku špatného těsnění způsobit přeskočení skříně, což může následně vést k explozi a požáru.Špatný kontakt mezi-přepínačem odboček{1}}zatížení a připojením vinutí může současně způsobit vysoké teploty, které mohou také způsobit požár.

Stručně řečeno, příčiny výbuchu transformátoru na sloupech mohou zahrnovat různé faktory, jako jsou vysoké teploty oleje, poškození izolačních materiálů, špatné těsnění pouzdra a špatný kontakt. Aby se zabránilo výbuchům transformátorů, je třeba transformátory pravidelně kontrolovat a udržovat, aby byl zajištěn správný provoz a aby byla včas řešena jakákoli potenciální bezpečnostní rizika.

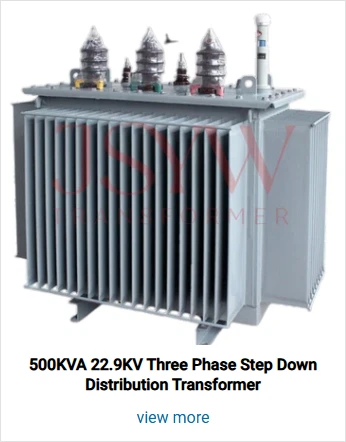

Model	S11-500KVA-22,9/0,4KV
Jmenovitý výkon	500 KVA
Primární napětí (V)	22900
Sekundární napětí (V)	400
Úroveň izolace (KV) HV BIL	125
Frekvence	50 Hz
Vektorová skupina	Dyn11
Navíjecí materiál	Měď
Izolační olej	Minerální olej
Nárůst teploty	55 stupňů
Ztráta zátěže při jmenovitém napětí	Menší nebo rovno 6400W
Žádná ztráta zátěže	Menší nebo rovno 860W
Impedance	4%
Nadmořská výška	Menší nebo rovno 1000 m
