Přenosové věže: Páteř energetických sítí

Viděli jste je tisíckrát během svých výletů, pochodovali přes svahy a stáli na stráži na prázdných polích. Tito tichí oceloví obři, kterým často říkáme elektrické stožáry, patří mezi nejviditelnější, ale také nejvíce přehlížené stavby v našem okolí. Ale jejich práce je mnohem větší a zajímavější, než jen udržovat spoustu drátů.

Představte si ty vysílací věže jako mezistáty pro naši elektřinu. Mají jeden hlavní úkol: přenášet obrovské množství energie na opravdu velké vzdálenosti, odkud se elektřina vyrábí ve velkých elektrárnách, až po menší sítě, které ji přivádějí do vašeho domu nebo kanceláře. Bez takové páteřní sítě s vysokou kapacitou by náš moderní svět nefungoval.

Je to důležité, protože to znamená, že byly navrženy záměrně, a nutí vás to přemýšlet o věcech, které jste si již pravděpodobně mysleli. Inženýři mají velký problém: Jak dostat všechnu tu energii do pohybu, aniž byste ji cestou ztratili? A tato odpověď vysvětlí, proč jsou věže tak vysoké, proč jsou dráty tak daleko od sebe a co dělají ty skleněné věci visící po stranách věží. Když se podíváte na logiku za nimi, pochopíte, jakou neviditelnou cestu elektřina každý den podniká. Odhalíme tajemství ukrytá ve známých siluetách, proč mají takové zvláštní podoby a proč na nich mohou ptáci bezpečně sedět. Neuvidíte jen věž, ale uvidíte páteř našeho elektrického světa.

Už jste je viděli pochodovat přes pole a dálnice, ale víte, k čemu slouží vysílací věže? Jsou docela jednoduché: jen udržují velké, super{0}}výkonné elektrické vedení pomocí vlastního speciálního věšáku na šaty. Věž sama o sobě není elektrickou součástí; vše, co musí udělat, je být dostatečně silné a vysoké, aby udrželo těžké,-napěťové dráty mimo dosah lidí, stromů a budov na zemi. Skutečným, neviditelným hrdinou tohoto systému je vzduch. Zvednutím elektrického vedení tak vysoko vytváří věž mezi drátem a zemí obrovský ochranný vzduchový polštář. Vzduch je skvělý přírodní izolant, což znamená, že brání elektřinu přeskakovat na místa, kam nepatří. Úkolem věže je pouze udržovat bezpečný prostor vzduchu. Bez této pečlivě řízené vzdálenosti by obrovská síla v těchto vedeních neměla problém najít nebezpečnou zkratku k Zemi.

Pokud vám elektřina jde do zásuvky, tak proč ji tam neposílat přímo v tom bezpečném nízkém napětí z elektrárny? Představte si to jako pokus o přesun vody na velkou vzdálenost. Normální zahradní hadice s malým tlakem by nefungovala dobře, protože by se cestou ztratilo příliš mnoho vody. Chcete-li efektivně přenášet velké množství vody, budete chtít použít něco s velkým tlakem, možná dokonce potrubí. Elektřina je na tom také podobně, potřebuje nějaký „tlak“, aby se dostala daleko, aniž by ztratila na síle.

A tomu se říká elektrický tlaknapětí. Zvýšení elektřiny na velmi vysoké napětí umožňuje energetickým společnostem posílat obrovské množství energie na stovky kilometrů, aniž by ztratili mnoho energie. A to je tajemství přenosu elektřiny. Pokud by to zkusili poslat pomocí nízkého napětí, které používá váš dům, pak by se téměř veškerá energie ztratila jako teplo po cestě, čímž by se elektrické vedení stalo nejdelším a nejzbytečnějším topinkovačem na světě. Proto musí být vysílací věže tak vysoké a impozantní. Protože elektřina na drátech má tak vysoké napětí, je příliš nebezpečné být v blízkosti lidí nebo budov. Výška věže poskytuje potřebný bezpečnostní polštář a udržuje tuto obrovskou sílu bezpečně ve vzduchu. A samozřejmě ta výkonná elektřina musí být „sešlápnuta“ na použitelnou úroveň, čímž se dostáváme k další části skládačky.

Nemůžete jen tak zapnout nebo vypnout "tlak" elektřiny jako kohoutek. Ten důležitý úkol dělá něco, čemu se říká transformátor. Představte si transformátor jako převodovku elektrické sítě. Automobil mění rychlostní stupně, aby řídil výkon a rychlost, a transformátor dělá totéž s elektřinou tím, že ji přepíná z vysokého na nízké napětí, takže jej lze používat jak na dlouhé, tak na krátké cesty.

Hned poté, co je elektřina vyrobena, přechází v elektrárně do něčeho, čemu se říká „zvyšovací{0} transformátor“. Tato věc způsobí zvýšení napětí a připraví ho na velkou cestu napříč zemí po elektrických vedeních mezi věžemi. Je to jako zařadit auto na vyšší rychlostní stupeň, než se vydáte na dlouhou cestu, aby mohlo ujet daleko bez přílišné spotřeby plynu. Bez těchto výkonových transformátorů by nic takového jako vysokonapěťový-přenos neexistovalo. A když se elektrické vedení přiblíží k našim městům, elektřina jde do sousedních rozvoden. V tomto případě transformátory typu „step{7}}down“ odvedou opačnou práci; snižují extrémně vysoké napětí na mnohem nižší, bezpečné napětí pro firmy a domy. Přenosová rozvodna je poslední „směna-dolů“, díky níž je energie užitečná pro váš každodenní život. Napětí je nyní řízeno, přejděme ke strukturám nesoucím vedení.

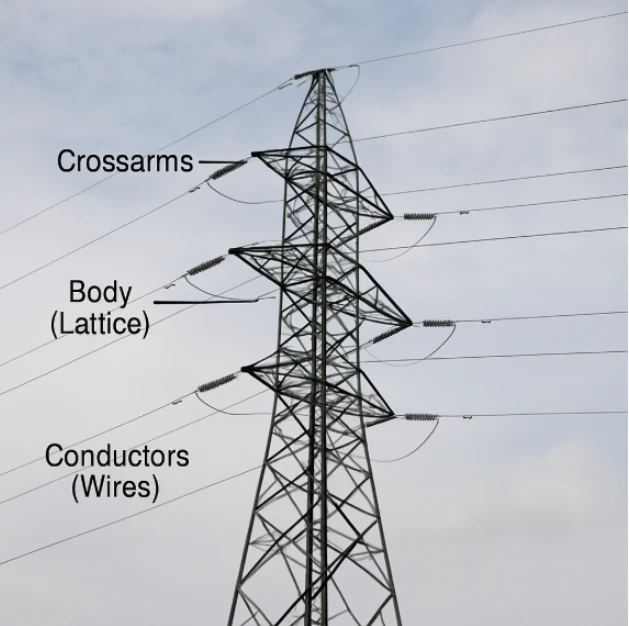

I když se to může zdát jako zamotaná změť kovu, vysílací věže jsou ve skutečnosti docela elegantní. Hlavní tělo je apříhradová věž, který využívá křížený vzor paprsků, který mu dodává úžasnou pevnost a odolnost proti větru s použitím nejmenšího možného množství materiálů. Je to kostra, vše, co dělá, je, že je dostatečně vysoká a silná, aby unesla těžké části a zvládla počasí. Jedná se o technický výkon, který je vyroben tak, aby byl robustní, ale přesto poněkud lehký.

Z kostry trčí z ní věže tzv. dlouhé pažekřížová ramena. Jejich práce je snadná, ale životně důležitá: držte tato silná elektrická vedení daleko od sebe a také od věže. Napětí je tak vysoké, že elektřina dokáže vzduchem „přeskočit“ překvapivě velkou vzdálenost. Příčná ramena fungují jako rozpěrky, které zajišťují bezpečný vzduchový prostor mezi dráty, aby nedošlo k oblouku (přeskočení) elektřiny z jednoho drátu na druhý, což by mohlo způsobit velký, nebezpečný zkrat.

Nakonec samotné dráty. V průmyslu se jim neříká jen dráty, ale jsouvodičů. Obvykle jsou vyrobeny z hliníku, který dobře vede elektřinu a je také velmi lehký, ovinutý kolem ocelového jádra, které dodává vlasci pevnost. Toto kombo funguje dobře pro přechod na dlouhé vzdálenosti bez přílišného prohýbání. Ale pak se dostáváme k velké otázce: pokud všechny ty vodiče vedou elektřinu a věž je vyrobena z kovu, jak to, že elektřina nestřílí přímo do země? A právě tehdy přichází na řadu to nejdůležitější, na co často zapomínáte.

Jsou to struny skleněných nebo keramických disků, které jste si možná všimli, visící na ramenech věže. Jsou to izolátory a dělají jednu z nejdůležitějších bezpečnostních funkcí v celé elektrické síti. Představte si je jako pryžový povlak na napájecím kabelu vašeho domova. Jsou vyrobeny tak, aby zastavily výpadek elektřiny. Vysokonapěťový vodič je připojen ke spodní části izolátoru a horní konec je připojen k věži. A vytváří jakousi ne-elektrickou bariéru, takže veškerá energie ve vedení se nikdy nemůže dostat do kovové věže a spadnout do země.

Tato důležitá role je umožněna skutečností, že materiály jako sklo a porcelán špatně vedou elektrický proud. Pro elektřinu procházející vodičem je izolant prostě slepá ulička. Před touto překážkou nemá elektřina jinou cestu, než pokračovat ve své plánované trase po drátě. Bez těchto jednoduchých, ale účinných izolátorů by se každá vysílací věž změnila v masivní elektrifikované nebezpečí, které by způsobilo zkrat celého systému. Zde je něco skvělého, na co se můžete při příštím výletu podívat: jak dlouhá je izolační šňůra, prozradí, jaký výkon má vedení. Vyšší napětí mají větší schopnost "skákat" přes mezeru, takže potřebují větší oddělení, aby byly bezpečně zadrženy. Linka se 765 000 volty může potřebovat dlouhý řetězec třiceti nebo více disků, zatímco linka 138 000 voltů může potřebovat pouze osm nebo deset. Proto čím delší je řetězec izolátorů, tím silnější je elektřina, kterou zadržuje.

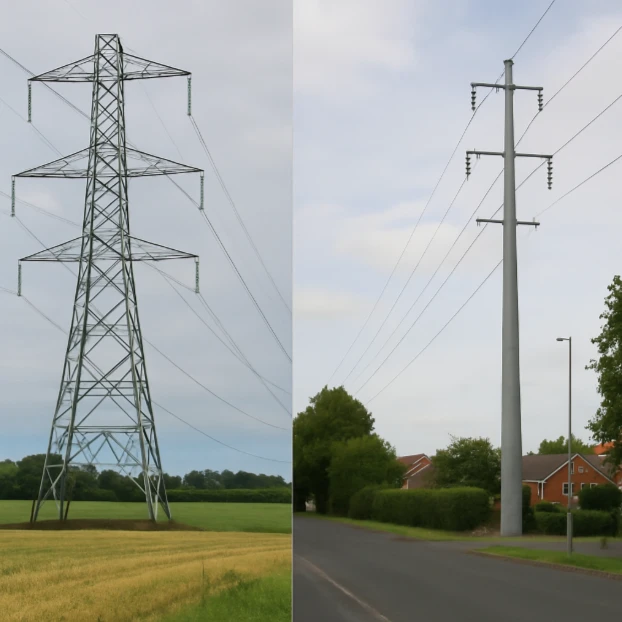

Když si všimnete vysílacích věží, zjistíte, že mají různé podoby. Některé jsou rozlehlé ocelové sítě, některé jsou úhledné a jednoduché tyče. Tento druh rozdílu není jen o vzhledu, ale spíše o praktickém výběru ze dvou základních typů. Klasický, křižující je apříhradová věž. Jeho štíhlejší příbuzný, často vídaný podél dálnic, se jmenuje amonopolní pylon. Proč vypadají tak odlišně? Je to obvykle proto, že se někdo musel rozhodnout, zda utratit více peněz, nebo spotřebovat více místa na zemi.

Příhradové věže jsou tahouny průmyslu díky své neuvěřitelné síle a cenové dostupnosti, vyrobené z mnoha malých, šikmých kusů oceli. Mají pavučinovou-strukturu, která je pevná a odolná, ale má jednu zásadní nevýhodu – zabírá obrovské množství půdy. Čtyři nohy natažené doširoka, potřebují hodně místa na zemi, takže obvykle mají dlouhou, prázdnou cestu zvanou -pravá{4}}cesta. Díky tomu jsou vhodné do otevřené krajiny se spoustou půdy. Naproti tomu monopólový pylon je odpovědí na těsná místa. Jeho konstrukce a nastavení je nákladnější, ale má malé rozměry. Jeden stožár zabírá mnohem méně místa než příhradová věž, a proto je vhodný do přeplněných příměstských oblastí nebo u dálnic, kde není dostatek místa pro velkou příhradovou věž. Ať už zvolíme příhradovou věž nebo monopólový pylon, záleží na životním prostředí a druh věže, kterou použijeme, je pouze praktickou reakcí na dostupný prostor.

Tyto ocelové věže pochodující krajinou jsou nejviditelnějšími částmi obrovského-propojeného elektrického systému. Představte si je jako mezistáty na celostátní dálniční síti pro elektřinu. Ale stejně jako nemůžete odvézt auto přímo z továrny na příjezdovou cestu, aniž byste použili místní silnice, elektřina musí absolvovat podobnou cestu v několika krocích, aby se dostala k vám domů.

Začíná to v elektrárně, která vyrábí elektřinu. Chcete-li se vydat na dlouhou cestu, síla je zesílena (nebo "zrychlena") velkými stroji nazývanými transformátory na velmi vysoké napětí. Je to podobné jako zvýšení tlaku vody, takže potrubím může protékat velký objem s menší ztrátou energie. Přenosové věže přenášejí tato vysokonapěťová- vedení stovky kilometrů a tvoří hlavní část sítě.

A nakonec musí sjet z dálnice. A to je to, co dělá přenosová rozvodna – ta velká oplocená-na místech se všemi transformátory a vybavením, kterých jste si mohli všimnout v blízkosti měst. Zde se vysokonapěťová elektřina „sestoupí“ na mnohem nižší a bezpečnější napětí. Je to klíčové spojení mezi-dálkovou elektrickou sítí a elektrickou sítí místní komunity. Nízkonapěťová elektřina z rozvodny prochází menšími, známějšími elektrickými vedeními, která jsou obvykle zavěšena na dřevěných sloupech podél městských ulic. Tyto linky přivádějí energii do posledního transformátoru v blízkosti vašeho domu, který ještě jednou sníží napětí, než se dostane do vašeho domova a dostane se do vaší zásuvky a čeká na použití. Toto obrovské množství energie pohybující se kolem není vždy úplně tiché, takže někdy můžete slyšet zvláštní zvuky.

Pokud jste byli dříve blízko velké vysílací věže, možná jste slyšeli nějaké bzučení nebo praskání. Tento zvuk nenaznačuje žádné nebezpečí, je to jednoduše známý a normální jev známý jako korónový výboj. Je to zvuk vší té silné elektřiny na lince interagující se všemi těmi molekulami vzduchu přímo kolem ní. Může se to zdát jako závada, ale ve skutečnosti jde o malý očekávaný únik energie, ke kterému dochází při velmi vysokém napětí.

Představte si ten obrovský elektrický „tlak“ v těch vedeních. Je tak silný, že může způsobit, že se částice vzduchu přímo u drátu elektricky nabijí nebo ionizují. Je to něco jako malá, neustálá jiskra a všechny ty drobné chvění dohromady vytvářejí bzučivý zvuk, který slyšíte. Je to trochu podobné praskání statické elektřiny z kliky, až na to, že k němu dochází nepřetržitě ve velkém měřítku. Můžete si také všimnout, že zvuk je hlasitější za vlhkého, mlhavého nebo deštivého počasí. Protože vlhký vzduch má více vodních kapiček a voda poskytuje o něco snazší cestu pro elektřinu, která dodává energii vzduchu v blízkosti vodiče. Díky tomu je korónový efekt silnější, takže bzučení a praskání jsou znatelnější. Takže toto silné elektrické pole ovlivňuje vzduch, když jím prochází, ale co se stane, když se drátu dotkne něco jiného?

Je to klasická, matoucí scéna: malý ptáček může sedět na obrovském-napěťovém elektrickém vedení a nemá ani načechrané pírko. A odpověď je vlastně docela jednoduchá a vše se scvrkává na jeden základní princip elektřiny. Elektřina musí někam jít, aby došlo k přepínání, a to znamená mít celou cestu, po které může jít – elektrický obvod. Musí se přesunout z místa se spoustou energie na místo s méně energie.

Pták přistávající na jednom drátu bude mít jeho tělo a drát na stejně vysokém elektrickém potenciálu. Vzhledem k tomu, že pták se nedotýká země nebo jiného drátu s jiným napětím, neexistuje žádná cesta pro proudění elektřiny ptákem. Proud se dívá na ptáka jako na slepou uličku a jde mnohem jednodušší cestou, vysoce vodivým kovovým drátem. Pták je v bezpečí, protože není součástí okruhu. Člověk na zemi však vytváří nebezpečnou situaci. Pokud byste se dotkli stejného drátu, vaše tělo by bylo chybějícím kusem. Elektřina by si okamžitě našla novou cestu z vedení vysokého-napětí, skrz vás a do země. Vaše tělo dokončí okruh a nechá jím projít obrovské, smrtelné množství energie. Proto je tak důležité držet se dál od spadlého elektrického vedení; nechcete se stát součástí cesty elektřiny.

Jednou z nejčastějších otázek, které si lidé v souvislosti s vysílacími věžemi kladou, je, zda to představuje nějaké zdravotní nebezpečí, když bydlí v blízkosti elektrického vedení. Znepokojuje je elektromagnetické pole (EMF) – neviditelná síla energie vytvářená všemi elektrickými zařízeními, včetně elektrického vedení.

Abychom poznali nebezpečí, musíme vědět, že ne všechna radiace je stvořena stejně. Přemýšlejte o házeném míčku: měkký hod tenisovým míčkem je neškodný, ale baseballový míč vrhnutý rychlostí 100 mil za hodinu může být nebezpečný. Stejně tak existují dva primární druhy záření. Ionizující záření s vysokou-energií, jako je rentgenové záření, má dostatek energie k poškození buněk. Ale energie z elektrického vedení má velmi nízkou frekvenci, a proto spadá do neionizující-kategorie, kam také patří EMP z vaší domácí elektroinstalace a spotřebičů.

Po mnoha letech provádění spousty vědecké práce velké zdravotnické skupiny po celém světě nezjistily, že přítomnost EMP v blízkosti elektrického vedení může lidem způsobit onemocnění, jako je rakovina. Některé dřívější studie ukázaly malou souvislost, ale většina toho, co víme, neukazuje, že by někomu ubližovaly. Také síla elektromagnetického pole se mnohem zmenšuje, když se od něj vzdalujete. Pole je o 50 stop daleko než přímo pod čarou a ještě slabší uvnitř domu. Tento princip udržování bezpečné vzdálenosti je jedním z důvodů, proč kolem vysílacích věží vidíte velké, otevřené plochy země.

Tyto velké, čisté pásy země, které jdou spolu s vysílacími věžemi, nejsou jen prázdné prostory, mají zvláštní jméno a použití. Tato oblast je známá jako -pravá-cesta (ROW). Představte si to jako zákonem chráněnou bezpečnostní a přístupovou cestu, kterou společnost energetických služeb udržuje. Je to důležité pro udržení dobré funkčnosti elektrické sítě a bezpečnosti lidí, aby byly domy a další budovy dostatečně daleko od nebezpečí.

Vyklízení stromů v blízkosti elektrického vedení předchází především nebezpečným situacím. Pokud velký strom roste příliš blízko, může na něj přeskočit elektřina, což by mohlo způsobit výpadek proudu nebo způsobit lesní požár. Během bouře může padající větev stromu přeříznout čáru a tisíce lidí zůstat bez proudu. Tím, že se v tomto koridoru nenacházejí vysoké-rostoucí rostliny, zabraňují veřejné služby těmto předvídatelným a nebezpečným incidentům. Není to jen o vyhýbání se přírodě; je to životně důležitý způsob, jak se pracovníci pohybovat. Když věž nebo linka vyžaduje kontrolu nebo opravu, pracovníci musí mít volnou cestu, aby se dostali na místo pomocí velkých nákladních automobilů a těžké techniky. Vpravo-z-cesty zajišťuje, že můžete projít. To vše vyvolává logickou otázku: když potřebují tolik místa na povrchu, proč pak všechna elektrická vedení prostě neumístíme pod zem?

Nejjednodušší odpovědí je cena. Pohřbít místní rozvody v sousedství je běžné, ale pohřbít masivní-přenosové vedení vysokého napětí není žádná maličkost. Potřebujeme specializované kabely, spoustu výkopů, komplikované chladicí systémy, takže umístění těchto vedení pod zem stojí 5-10krát tolik, jako když stavíme velké věže ve vzduchu pro projekt pokrývající stovky kilometrů, což znamená, že rozdíl se rovná miliardám dolarů a tyto dodatečné náklady nakonec zaplatí lidé, kteří používají elektřinu.

Kromě této první ceny mají podzemní linky těžkou volbu mezi spolehlivostí a snadnou opravou. Výhody jsou zřejmé, jsou v bezpečí před větrem, ledem a padajícími stromy a zachovávají pěkný výhled. Ale když se něco pokazí, najít a opravit to je obrovská bolest. Závadu na trolejovém vedení většinou vidí vrtulník do hodin. Podobná chyba v zakopaném kabelu by zabrala dny, ne-li týdny, kopání a testování k nalezení a opravě, což by způsobilo mnohem delší výpadky. Technologie ale tento výpočet mění. Nová metoda známá jako vysokonapěťový přenos stejnosměrného proudu (HVDC) umožňuje projekty na velké vzdálenosti pod zemí a pod mořem. Na rozdíl od běžného střídavého proudu (AC), který používá většina částí sítě, HVDC vedení fungují lépe na velmi dlouhé vzdálenosti a lze je snadněji umístit pod zem nebo pod vodu. A takto se tyto masivní pobřežní větrné farmy propojují s pevninou pomocí kabelů, které spočívají na mořském dně, což by mohlo znamenat, že více našich energetických sítí může jednoho dne zmizet z dohledu.

Tichí oceloví obři, které jste viděli celý život, již nejsou záhadou. Zamotaná změť kovu a drátů, která vás dříve mátla, se stala jasnější, když nyní můžete vidět ten krásný design při práci: robustní mřížový rám, prodlužovací příčná ramena, která udržují linie oddělené, a důležité skleněné izolátory zajišťující tok elektřiny.

Až se příště vydáte na pohon, můžete rozpoznat různé tvary věží a podívat se na délku izolátorových řetězců, která ukazuje napěťovou úroveň vedení. Každá věž je viditelným článkem v neviditelném systému, fyzickou součástí obrovské výzvy přenosu energie napříč národem. To jsou víc než jen ocel, to jsou tažní koně našeho moderního světa. Pokaždé, když zapnete vypínač, budete mít nový respekt k úžasné cestě, kterou prochází elektřina z daleké elektrárny, přes ty vysoko položené dráty a přímo do vaší ruky.
