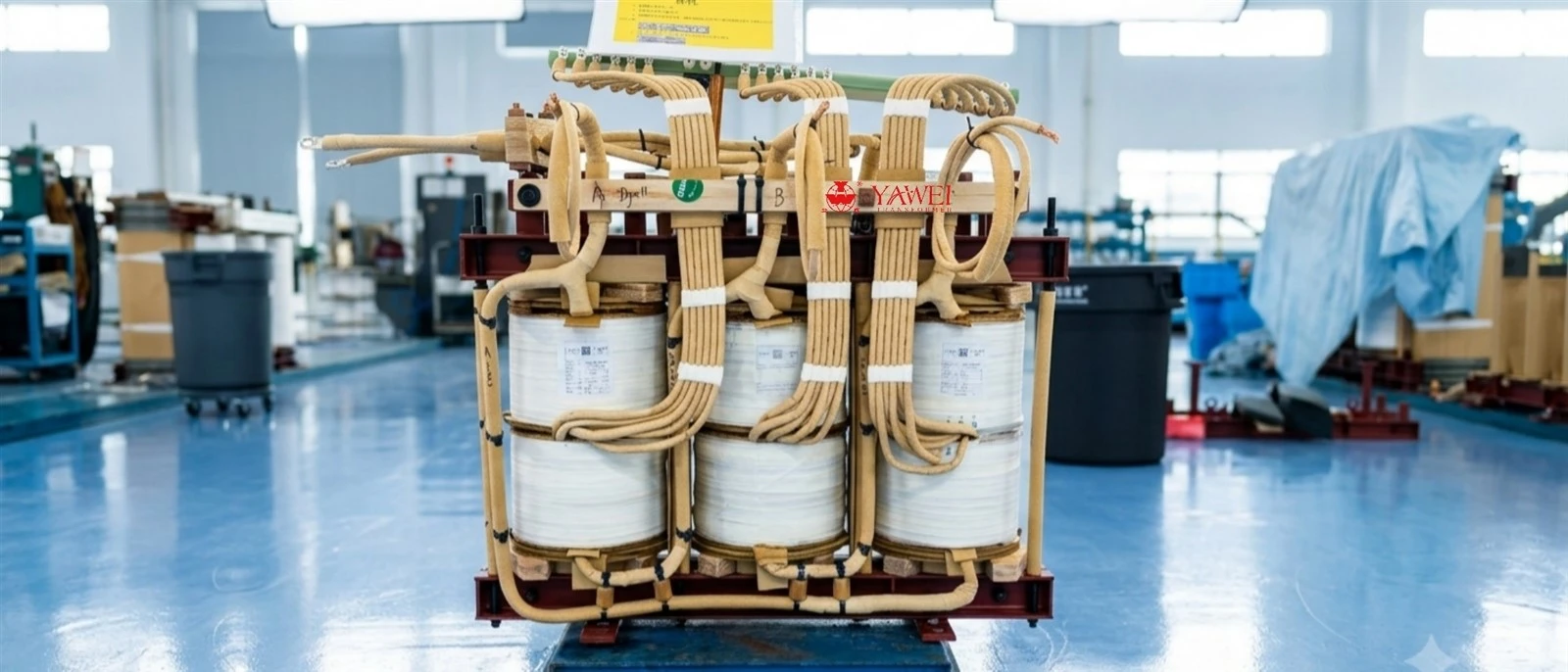

Zapojení transformátoru: Kompletní průvodce připojením transformátoru

Zapojení transformátoruje kritickou součástí návrhu a instalace transformátoru. Způsob připojení vinutí transformátoru určujenapěťový výstup, fázový vztah, metoda uzemnění,a jak efektivně transformátor funguje při různých podmínkách zatížení.

Od rozvodných sítí a průmyslových závodů až po systémy obnovitelné energie a datová centra, výběr správné konfigurace zapojení transformátoru je nezbytný pro bezpečnou a spolehlivou distribuci energie.

NaYawei Transformertransformátory jsou navrženy s různým uspořádáním připojení vinutí, aby vyhovovaly různým požadavkům na elektrický systém, včetněDelta, Wye a přizpůsobené konfigurace vektorové skupiny.

Zapojení transformátoru se týká použitého způsobu připojeníprimární a sekundární vinutítransformátoru. I když základní pracovní princip všech transformátorů jeelektromagnetická indukce, vinutíuspořádáníurčuje, jak se elektrická energie přenáší mezi vstupní a výstupní stranou.

Transformátor normálně obsahuje primární vinutí připojené ke zdroji příchozí energie a sekundární vinutí připojené k zátěži. V závislosti na tom, jak jsou tato vinutí zapojena, může transformátor poskytovat neutrální bod, vytvářet fázový posun nebo zlepšovat výkon systému při nesymetrickém a harmonickém zatížení.

Konfigurace zapojení transformátoru ovlivňuje několik důležitých elektrických charakteristik:

Nejpoužívanějšími způsoby zapojení transformátoru jsoudelta (Δ)a Wye (Y)spojení. Tyto dvě základní konfigurace lze kombinovat a vytvářet různé typy připojení transformátorů, jako napřDelta-Wye, Wye-Delta, Delta-Delta a Wye-Wye.

Volba závisí na požadavcích systému, včetně toho, zda je potřeba neutrální připojení, typu dodávané zátěže a požadovaném způsobu uzemnění.

V aZapojení transformátoru do trojúhelníku, tři vinutí jsou spojena svými konci-k-za účelem vytvoření uzavřeného trojúhelníkového obvodu. Každé vinutí nese fázové napětí a síťové napětí se rovná fázovému napětí.

Zapojení transformátoru do trojúhelníku se běžně používá tam, kde jsou dominantní třífázové zátěže a nulové připojení není vyžadováno. Jednou z důležitých výhod uspořádání Delta je, že poskytuje cestu procirkulační proudy, pomáhá zvládat určité harmonické podmínky.

A Připojení transformátoru Wyespojuje jeden konec každého fázového vinutí dohromady a vytváříspolečný neutrální bod. Toto může být neutrálníuzemněný, díky čemuž je transformátor vhodný pro systémy, které vyžadují jak třífázové, tak i jednofázové -fázové napájení.

Díky této flexibilitě se sekundární vinutí Wye-se široce používají v distribučních transformátorech napájejících komerční budovy, obytné oblasti a průmyslová zařízení.

Delta-Wyeje jednou z nejběžnějších konfigurací zapojení transformátorupoužívané v elektrorozvodech.

V tomto uspořádáníprimární vinutí je zapojeno do trojúhelníku, zatímco sekundární vinutí je zapojeno do Wye s neutrálním bodem. Tato konstrukce poskytuje uzemněný sekundární systém a umožňuje transformátoru napájet různé typy zátěží.

Transformátory Delta-Wye se široce používají v:

Strana Delta také pomáhá řídit určité harmonické proudy, zatímco strana Wye poskytuje stabilní neutrální spojení.

A Wye-Troúhelníkový transformátorpoužívá připojení Wye na jedné straně a připojení Delta na straně druhé. Toto uspořádání se často volí pro průmyslové aplikace, kde je upřednostňován tří{1}}vodičový sekundární systém.

Běžně se vyskytuje v systémech svelké motory a těžká průmyslová zařízeníprotože sekundár Delta může poskytnout vhodné třífázové-napájení bez nutnosti nulového vodiče.

Třífázový transformátorzapojení úzce souvisí s vektorovými skupinami transformátorů. Vektorová skupina popisuje zapojení vinutí a fázový posun mezi primárním a sekundárním napětím.

Mezi běžné skupiny vektorů transformátorů patří:

Například transformátory Dyn11 jsou široce používány v distribučních systémech, protože poskytují uzemněný sekundární neutrál a dobrou kompatibilitu s moderními energetickými sítěmi.

Základyje důležitým faktorem při navrhování zapojení transformátoru. Správně uzemněný neutrál transformátoru pomáhá řídit poruchové proudy, zlepšit fungování ochranného systému a zvýšit elektrickou bezpečnost.

Různé metody uzemnění se volí podle napětí systému a požadavků aplikace.

U systémů středního napětí- se často instalují neutrální zemnící rezistory (NGR), aby se snížilo poškození při zemních poruchách.

Správné zapojení transformátoru vyžaduje více než pouhé připojeníterminály. Inženýři musí ověřitjmenovité napětí, sled fází, polaritu a kompatibilitu připojenípřed zapnutím transformátoru.

Jmenovité hodnoty primárního a sekundárního napětí musí odpovídat systémovým požadavkům, zatímco nastavení odboček by mělo být zkontrolováno, aby bylo zajištěno správné výstupní napětí. V třífázových-systémechověření sledu fázíje zásadní, protože nesprávné připojení může způsobit nesprávnou funkci motorů a dalších zařízení.

Polarita transformátoru je také důležitá, když jsou transformátory zapojeny paralelně nebo instalovány jako součást většího energetického systému. Nesprávná polarita může vést k cirkulujícím proudům a poškození zařízení.

Různá průmyslová odvětví používají různé konfigurace zapojení transformátorů v závislosti na jejich elektrických požadavcích.

Správná konfigurace zapojení transformátoru závisí naněkolik faktorů, včetněúroveň napětí, typ zátěže, požadavky na uzemnění, harmonické podmínky a budoucí potřeby rozšíření.

Pro většinu distribučních aplikací,Delta-Wyezapojení je upřednostňováno, protože poskytuje uzemněný sekundární systém a podporuje smíšenou jedno{0}}fázovou a třífázovou{1}}zátěž. Průmyslová zařízení s velkými motory si mohou vybrat-zapojení na bázi Delta, protože jsou schopni zvládnout náročné třífázové-zátěže.

Projekty obnovitelné energie a datová centračasto vyžadují přizpůsobené návrhy zapojení transformátorů, aby odpovídaly systémům střídačů,Zařízení UPSa požadavky na harmonický výkon.

Zapojení transformátoru hraje klíčovou roli při určování výkonu transformátoru, bezpečnosti a kompatibility s elektrickými systémy. Ať už pomocíDelta, Wye, Delta-Wye, nebo jiné způsoby připojení, správné uspořádání vinutí zajišťuje spolehlivou dodávku energie a účinné uzemnění.

Jako profesionální výrobce transformátorů,Yawei Transformerposkytuje přizpůsobené olejové -transformátory, suché- transformátory a výkonové transformátory s flexibilními konfiguracemi kabelů navrženými pro veřejné, průmyslové, obnovitelné zdroje energie a komerční aplikace.
