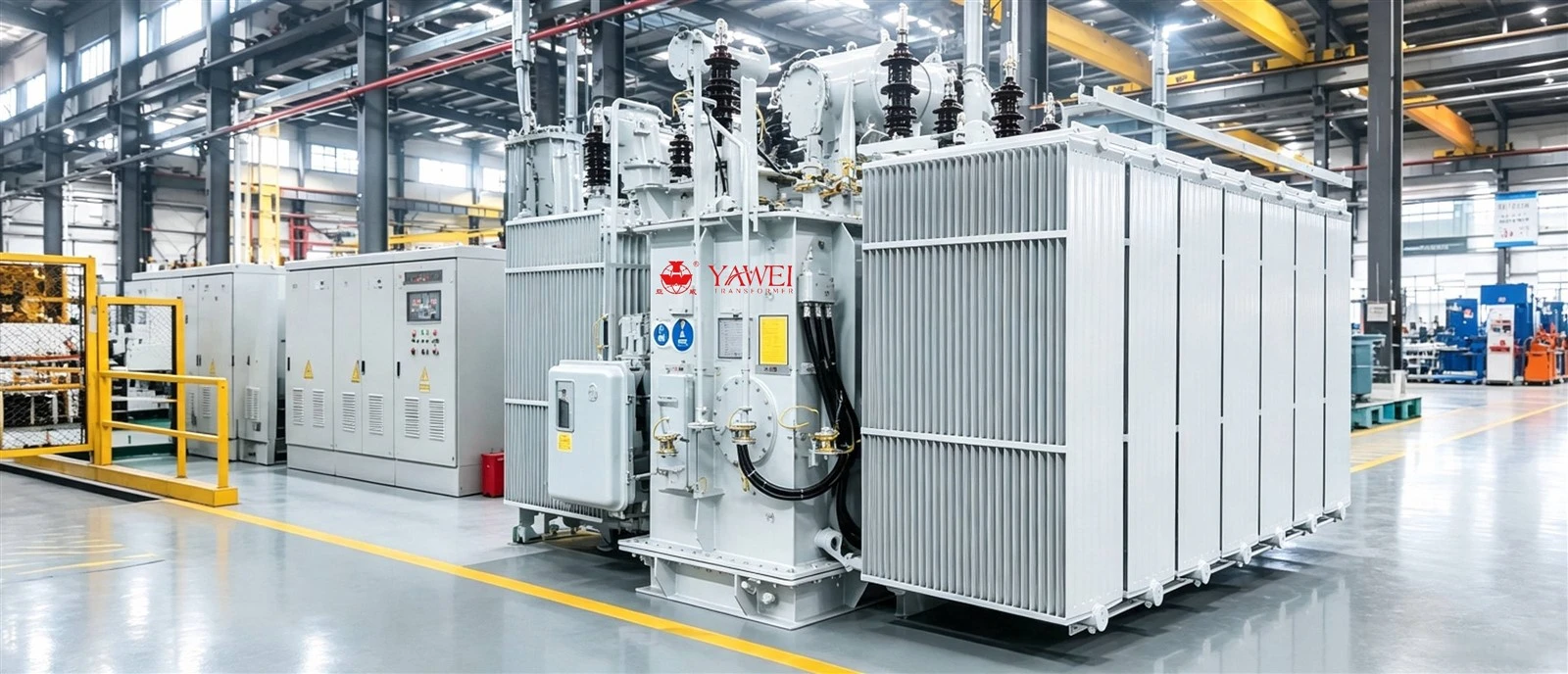

A transformátor pro výrobní závodje jedním z těch součástí vybavení, které má tendenci zůstat v pozadí,-dokud se něco nepokazí. Dodává správné napětí do výrobních linek, motorů, CNC strojů, svařovacích zařízení, HVAC systémů, automatizačních systémů, osvětlení a mnoha dalších průmyslových zátěží.

Pro výrobní závod není výběr transformátoru jen o výběru kVA čísla z katalogu. Skutečnou otázkou je, zda transformátor zvládne způsob, jakým továrna skutečně funguje. Je třeba vzít v úvahu kolísání zátěže, velké motory, frekvenční měniče-, harmonické složky, podmínky prostředí, budoucí rozšíření a spolehlivost.

Jinými slovy, transformátor by měl pasovat do závodu, ne naopak.

Výrobní závody mají obvykle mnohem náročnější elektrický profil než běžné komerční budovy. Velké indukční motory, kompresory, pece, svářečky, robotické systémy, pohony s proměnnou-frekvenční frekvencí a výrobní stroje mohou významně zatěžovat elektrickou síť.

Správně zvolený průmyslový transformátor převádí vstupní střední-napěťové napájení na napětí požadované zařízením závodu. V závislosti na projektu mohou běžná vstupní napětí zahrnovat11 kV, 13,8 kV, 22 kV, 33 kV nebo 35 kV, zatímco nízkonapěťové{0}}systémy mohou pracovat při 400 V, 415 V, 480 V nebo jiném specifikovaném napětí.

Transformátor také hraje roli ve stabilitě napětí, energetických ztrátách, úrovních zkratů-a celkové spolehlivosti distribučního systému elektrárny.

Neexistuje jediný návrh transformátoru, který by fungoval pro každou továrnu. Správná volba do značné míry závisí na uspořádání závodu, kapacitě, místě instalace a typu napájeného zařízení.

Typ transformátoru	Typická aplikace	Hlavní výhoda
Oil{0}}Ponořený transformátor	Velké průmyslové závody, venkovní rozvodny	Vysoká kapacita a efektivní odvod tepla
Transformátor suchého-typu	Vnitřní továrny, dílny, komerční-průmyslová zařízení	Žádný transformátorový olej a snadnější vnitřní instalace
Transformátor z lité pryskyřice	Čistá, vlhká nebo na oheň-citlivá prostředí	Dobré izolační vlastnosti a nízké nároky na údržbu
Podložný-transformátor	Venkovní distribuce rostlin	Kompaktní a bezpečná instalace
Izolační transformátor	Citlivé výrobní zařízení	Elektrická izolace a zlepšená kvalita energie
Krok-Down Transformer	Distribuce středního-napětí k nízkému-napětí	Dodává provozní napětí závodu
Step-Up Transformer	Na-systémech pro generování stránek	Zvyšuje napětí pro interní nebo síťové připojení

yaweitransformer-220 kV oil immersed transformer

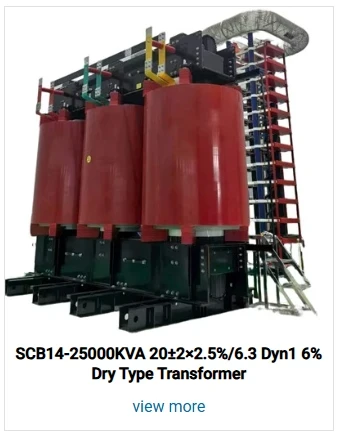

yaweitransformer-25000 KVA dry type transformer

yaweitransformer-pad mounted transformer

yaweitransformer-pole mounted transformer

Pro větší výrobní závody,olejové-transformátoryjsou často praktickou volbou, zvláště když je transformátor instalován venku a požadovaná kapacita je vysoká. Olej poskytuje efektivní přenos tepla a je široce používán pro průmyslové energetické aplikace po celá desetiletí.

Pro vnitřní továrny však asuchý-transformátormůže být vhodnější. Není potřeba žádný izolační olej a konstrukce z lité-pryskyřice mohou dobře fungovat v prostředích, kde je problémem požární bezpečnost, vlhkost nebo omezený přístup k údržbě.

Dimenzování transformátoru by mělo začínat skutečnou spotřebou elektřiny závodu. Pouhé přidání jmenovitého štítku každého stroje může snadno vést k předimenzovanému transformátoru.

Základním výchozím bodem je:

Požadovaná kapacita transformátoru ≈ Maximální požadované zatížení ÷ Cílový faktor zatížení

U tří{0}}fázového systému lze zdánlivý výkon odhadnout pomocí:

kVA=√3 × Napětí × Proud ÷ 1 000

Ale to je pouze výchozí bod. Průmyslové aplikace obvykle vyžadují bližší pohled na rozběhové-proudy motoru, účiník, harmonické zatížení, současný provoz stroje, záložní zařízení a očekávané rozšíření výroby.

Předpokládejme například, že továrna má vypočítaný maximální odběr kolem 1 600 kVA. Instalace transformátoru o výkonu 1 600 kVA se může zdát logická, ale může ponechat malý prostor pro budoucí růst. V závislosti na provozních podmínkách a2 000 kVA transformátornebo více{0}}transformátorové uspořádání by mohlo být vhodnější.

Přitom větší není automaticky lepší. Příliš předimenzovaný transformátor může zvýšit počáteční investici a může fungovat neefektivně při velmi nízké úrovni zatížení.

Různé typy výrobních zařízení kladou různé druhy napětí na elektrický systém.

Velké motory mohou způsobit výrazné poklesy napětí během startování. Frekvenční měniče a další výkonová elektronická zařízení mohou zavádět harmonické proudy. Svařovací stroje mohou vytvářet rychle se měnící zatížení, zatímco CNC stroje, robotika a automatizované řídicí systémy mohou být citlivější na poruchy napětí.

Proto na zařízení připojeném k transformátoru záleží stejně jako na celkovém kVA.

Pokud závod obsahuje velké množství nelineárních zátěží, technici možná budou muset zvážitharmonická odolnost (Chcete-li se dozvědět o Harmonic Mitigating Transformer), K-požadavky na faktor(kliknutím se dozvíte o K-Rated Transformer), neutrální proud a celková kvalita napájení. V některých případech je použití vyhrazeného transformátoru pro určitá zařízení rozumným přístupem.

Například těžké výrobní stroje lze oddělit od citlivých řídicích systémů nebo přesných zařízení. To může pomoci snížit elektrické rušení a poskytnout citlivějším zátěžím čistší napájení.

Volba mezi olejovým -transformátorem a suchým- transformátorem obvykle závisí na prostředí projektu, kapacitě, bezpečnostních požadavcích a uspořádání instalace.

Transformátory ponořené do oleje-se běžně používají pro velké venkovní rozvodny a-průmyslové rozvody energie s vyšší kapacitou. Nabízejí účinné chlazení a jsou k dispozici pro širokou škálu aplikací středního- a vysokého-napětí.

Transformátory suchého-typujsou často preferovány, když je třeba transformátor instalovat uvnitř tovární budovy. Eliminují potřebu transformátorového oleje a mohou být obzvláště atraktivní tam, kde jsou důležité požadavky na požární bezpečnost a vnitřní instalaci.

Odlévané-pryskyřičné transformátorymůže také dobře fungovat v prostředí, kde je problémem vlhkost nebo kontaminace.

Univerzální vítěz zde neexistuje. Transformátor, který funguje perfektně pro jednu továrnu, nemusí být správným řešením pro jinou.

Výrobní závody často pracují dlouhé hodiny a některá zařízení běží nepřetržitě. To znamená, že i relativně malé ztráty transformátoru se mohou sčítat během životnosti zařízení.

Ztráty transformátorůse obecně dělí nažádné-ztráty zatíženíaztráty zatížení. Když je transformátor pod napětím, nedochází k žádným-ztrátám zátěže, zatímco ztráty na zátěži se zvyšují, když transformátor přenáší více proudu.

Pro továrnu, která je v provozu 24 hodin denně, může mít výběr transformátoru s vhodnými ztrátovými charakteristikami znatelný dopad na dlouhodobé-náklady na energii.

Takže při porovnávání transformátorů má smysl dívat se za pořizovací cenu. O něco vyšší počáteční investice se může vyplatit, pokud transformátor poskytuje lepší účinnost a nižší provozní ztráty po mnoho let.

Pro výrobní závod může elektrická porucha znamenat mnohem více než tmavá budova. Přerušení napájení může zastavit výrobní linky, přerušit automatizované procesy, poškodit--probíhající práce a potenciálně vést ke značným finančním ztrátám.

Proto větší zařízení často používají více než jeden transformátor.

Různé transformátory mohou například zásobovat samostatné výrobní oblasti, přičemž uspořádání sběrnic{0}}nebo záložní kapacita poskytují další flexibilitu. Pokud jeden transformátor potřebuje údržbu, část zařízení může být stále schopna provozu.

U zvláště kritických výrobních procesů může elektrický systém zahrnovat také generátory, UPS systémy, bateriové úložiště energie nebo obnovitelné zdroje energie.

Přesné uspořádání závisí na tom, kolik prostojů továrna snese. Zařízení vyrábějící kritické komponenty může mít velmi odlišné požadavky na redundanci než menší dílna pro obecné{1}}účely.

Tovární prostředí by nemělo být přehlíženo.

Výrobní zařízení mohou obsahovat prach, vlhkost, chemikálie, vibrace, vysoké teploty nebo korozivní látky. Tyto podmínky mohou ovlivnit izolaci transformátoru, chladicí výkon, kryt a životnost.

Pro venkovní instalace potřebuje transformátor vhodnou ochranu proti povětrnostním vlivům a neoprávněnému přístupu. Vnitřní transformátory potřebují dostatečné větrání a dostatek volného prostoru kolem zařízení, aby teplo mohlo unikat a údržbáři mohli bezpečně pracovat.

Pokud je transformátor instalován v blízkosti výrobní linky, mělo by být okolní prostředí zohledněno již v rané fázi návrhu-ne poté, co již bylo zařízení objednáno.

Výběr atransformátor pro výrobní závodaplikace je ve skutečnosti o nalezení správné rovnováhy mezi kapacitou, spolehlivostí, účinností, bezpečností a budoucími požadavky.

Hodnocení transformátoru je samozřejmě důležité, ale je to jen jedna část rozhodnutí. Technici by se také měli podívat na úrovně napětí elektrárny, charakteristiky zatížení, spouštění motoru, obsah harmonických složek, prostředí instalace, způsob chlazení, požadavky na redundanci a plánované rozšíření.

Jiangsu Yawei Transformerposkytuje řešení transformátorů typu -ponořených a suchých-pro průmyslovou distribuci energie, výrobní zařízení, projekty obnovitelné energie a další náročné aplikace. Kapacita transformátoru, poměr napětí, impedance, způsob chlazení, konfigurace skříně a příslušenství lze přizpůsobit podle požadavků projektu.

U nového výrobního závodu je obecně lepší určit specifikaci transformátoru spolu s kompletním harmonogramem elektrické zátěže a návrhem distribuce. Můžete se tak vyhnout poddimenzování a zbytečnému předimenzování-a co je důležitější, poskytnout továrně stabilní a spolehlivé napájení na další roky.
