Impedance výkonového transformátoru: Vyvážení bezpečnosti a účinnosti

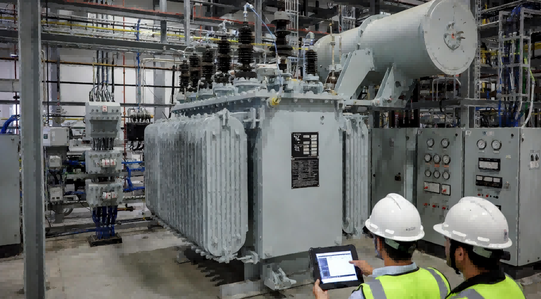

Znáte ten okamžik, kdy doma zakopne jistič a všechno potemní? Nepříjemné, ale obvykle to není nic vážného,-přerušovač prostě odvedl svou práci při malém přetížení. Nyní si představte, že totéž se děje ve velké továrně nebo kancelářské budově, až na to, že „nárůst“ je tisíckrát větší. Najednou máte co do činění se silami, které mohou ohnout přípojnice, roztrhat spoje nebo něco horšího. A hodně z toho, zda se to změní na katastrofu, závisí na jednom překvapivě malém čísle na štítku transformátoru: procento impedance nebo %Z.

Představte si %Z jako vestavěný-zpomalovač v elektrické cestě. Jeho úkolem je omezit množství proudu, které může projít během zkratu. Nízké %Z? Je to jako skoro žádný náraz,-proud proudí jako blázen. Vyšší %Z? Mnohem větší náraz, zpomaluje věci, udržuje poškození pod kontrolou.

Výběr správného %Z není žádný malý detail specifikace-je to skutečný kompromis-, který zasáhne bezpečnost, náklady na vybavení a dokonce i dlouhodobou-efektivitu. Nižší impedance vám může zajistit lepší stabilitu napětí ze dne-na{5}}den, ale to znamená, že poruchový proud raketově stoupá, takže nakonec budete potřebovat výkonnější (a mnohem dražší) jističe, pojistky a rozvaděče, abyste to zvládli.

V domácím nastavení může zkrat spustit jistič a je to. Ale v průmyslových nebo komerčních systémech je to spíše jako protržení hráze-náhlé, masivní uvolnění energie, které jde cestou nejmenšího odporu a ignoruje vše ostatní. Tato „záplava“ je zkratový-proud, často 10–25násobek (nebo více) běžného zatěžovacího proudu. Magnetické síly z tohoto druhu proudu jsou brutální: mohou doslova deformovat měděné tyče, roztrhnout svorky nebo způsobit výbuch.

Cíl dobrého designu? Dbejte na to, aby se vám tento poruchový proud nevymkl z rukou. A hádejte co? Vaše první obranná linie je přímo uvnitř samotného napájecího transformátoru.

%Z je v podstatě vnitřní odpor transformátoru (většinou reaktance, ale říkáme tomu impedance) vyjádřený v procentech. Měří se během testování zkratu-a je vyraženo přímo na typovém štítku. Nízké %Z (řekněme 4–5 %) znamená minimální odpor vůči toku proudu-skvělé pro účinnost a regulaci napětí, ale hrozné, pokud dojde k poruše. Vysoké %Z (7–10 % nebo více, v závislosti na velikosti) při poruše silně tlumí proud, což usnadňuje ochranu celého systému.

Jednoduché pravidlo: nižší %Z=vyšší možný zkratový-proud. Vyšší %Z=nižší poruchový proud, méně destruktivní energie k řešení.

Vezměte transformátor s nízkou{0}}impedancí (kolem 3–4 % Z). Funguje efektivně, napětí zůstává stabilní-při normální zátěži, motory se spouštějí hladce. Ale chyba? Připravte se-proud může být enormní, přeměňuje jističe v ohňostroje a k jeho bezpečnému přerušení vyžaduje opravdu těžké-nástroje.

Přepněte na vyšší impedanci (řekněme 7–8 % Z). Poruchový proud výrazně klesne-možná o polovinu nebo méně-, což znamená, že vám často projdou standardní, levnější ochranná zařízení. Systém je ze své podstaty bezpečnější: menší riziko obloukového-záblesku (toho oslepení, explozivního uvolnění energie), menší pravděpodobnost vypařování zařízení a lepší šance pro kohokoli, kdo pracuje poblíž během údržby.

Ale nic není zadarmo. Vyšší %Z znamená o něco větší pokles napětí, když se spustí velká zátěž (předpokládejme, že spouštění výtahů nebo chladičů-může o něco více blikat). Během 20–30 let se tyto nepatrné ztráty navíc sčítají na účtu za energii. Je to klasické inženýrství: bezpečnost a nižší náklady na předběžnou ochranu oproti špičkové účinnosti a přísné kontrole napětí.

Ten poruchový proud musí být někde zastaven-jističi, relé, pojistkami. Větší možná záplava=potřebuje větší a dražší "brány", které ji zadrží. Vyšší %Z zmenšuje záplavu od začátku, takže výstroj po proudu může být obyčejnější (a cenově dostupná). Nižší úrovně poruch navíc znamenají méně intenzivní obloukové záblesky-velké výhody pro bezpečnost pracovníků.

Ne nutně. Záleží na tom, co vaše budova skutečně potřebuje. Nemocnice provozující super-citlivé lékařské vybavení? Pravděpodobně to chce rock-pevné napětí, takže nižší %Z by mohlo vyhrát (se zesílenou-ochranou, která tomu odpovídá). Jednoduchý sklad nebo průmyslový areál? Vyšší %Z často dává větší smysl-levnější ochrana, bezpečnější poruchy a mírný pokles napětí-není problém.

Normy jako IEEE/ANSI udávají typické rozsahy (obvykle 4–8 % pro většinu distribučních/výkonových transformátorů), ale konečný výběr závisí na vašich prioritách: rozpočet, doba provozuschopnosti, bezpečnostní předpisy, typy zátěže.

Až budete příště v recenzi designu, zkuste tento žargon projít:

Proč jsme pro naše nastavení přistáli na tomto konkrétním %Z?

Jak moc to změnilo velikosti/hodnocení/náklady jističů po proudu?

Jak jste zvážili snížení poruchového proudu proti riziku poklesu napětí u našich zátěží?

Díky nim lidé mluví o skutečných dopadech, nejen o specifikacích.

Toto malé číslo %Z není jen drobnost-je to záměrná volba, která určuje, jak násilný (nebo krotký) zkrat bude, jakou ochranu potřebujete, kolik to bude stát a jak bezpečný systém skutečně je. Když máte co do činění s napájecími transformátory, podívejte se za kovovou krabici a podívejte se na strategii za ní. Zajistěte správnou rovnováhu a neinstalujete pouze hardware-, ale budujete chytřejší a bezpečnější elektrickou páteř.
