Jak často by se měl transformátorový olej testovat? Průvodce testováním transformátorového oleje

Transformátorový olejje jednou z nejdůležitějších součástí v olejovém-transformátoru. Umí mnohem víc, než jen naplnit nádrž. Olej poskytuje elektrickou izolaci, přenáší teplo pryč od vinutí a jádra a pomáhá chránit vnitřní součásti před vlhkostí, oxidací a znečištěním.

Ale transformátorový olej nezůstane v perfektním stavu navždy. Během let provozu postupně ovlivňují výkonnost oleje faktory, jako jsou vysoké teploty, vysoké zatížení, elektrické namáhání, vlhkost a vystavení kyslíku. Pokud tyto změny nejsou včas odhaleny, mohou vést ke zhoršení izolace, neočekávaným poruchám a nákladným prostojům.

To je důvodtestování transformátorového olejese stala klíčovou součástí programů preventivní údržby pro veřejné služby, průmyslová zařízení, projekty obnovitelné energie a velké komerční energetické systémy.

Jak často by se tedy měl transformátorový olej testovat?

Odpověď závisí na napěťové úrovni transformátoru, kapacitě, stáří, provozním prostředí a důležitosti v energetickém systému. Obecně je testováno mnoho transformátorůkaždý jeden až tři roky, zatímco kritické výkonové transformátory mohou vyžadovat testováníkaždých šest až dvanáct měsíců.

Doporučená frekvence testování transformátorového oleje

Neexistuje žádný univerzální plán testování, který by fungoval pro každý transformátor. Transformátor pracující v rozvodně elektrické energie čelí velmi odlišným podmínkám ve srovnání s distribučním transformátorem instalovaným v komerční budově.

Doporučená frekvence testování by měla vycházet ze skutečných provozních podmínek, velikosti transformátoru a úrovně rizika.

Pro kritická aktiva jako napřelektrárny, datová centra, těžební zařízení a rozvodny obnovitelné energie, mnoho operátorů preferuje proaktivnější přístup. Pravidelnýanalýza vzorku oleje, v kombinaci s online monitorovacími technologiemi pomáhá odhalit problémy dříve, než se rozvinou ve vážné poruchy.

Co určuje, jak často by měl být transformátorový olej testován?

Ideální interval testování závisí na několika faktorech. Transformátor pracující za normálních podmínek může vyžadovat méně časté testování, zatímco silně zatížený nebo stárnoucí transformátor vyžaduje větší pozornost.

Úroveň napětí a kapacita transformátoru

Transformátory s vyšším napětím a větší kapacitou jsou obvykle vystaveny většímu elektrickému a tepelnému namáhání.

Například malý distribuční transformátor sloužící komerční budově může spolehlivě fungovat s periodickým testováním oleje každých několik let. Na druhou stranu vysokonapěťový výkonový transformátor v rozvodně veřejné sítě představuje mnohem větší investici a hraje zásadní roli ve spolehlivosti sítě.

U těchto větších celků častéanalýza transformátorového olejeposkytuje cenné informace o vnitřních podmínkách a pomáhá týmům údržby činit lepší rozhodnutí.

Stáří transformátoru a provozní historie

Stáří transformátoru je dalším důležitým faktorem při rozhodování o frekvenci testování.

Protože transformátory fungují po mnoho let, izolační materiály přirozeně stárnou. Testování oleje může pomoci identifikovat rané příznaky:

 Zhoršení izolačního papíru

 Znečištění vlhkostí

 Oxidace oleje

 Tepelné namáhání

 Vnitřní elektrické poruchy

Pro provoz transformátorůdéle než 20 nebo 30 let, se často doporučuje každoroční testování, zvláště když transformátor zůstává důležitou součástí elektrické sítě.

Prostředí instalace a provozní podmínky

Okolní prostředí také ovlivňuje stav transformátorového oleje.

Transformátory instalované v náročných podmínkách mohou vyžadovat častější monitorování, včetně:

Vvlhké oblastijako mnoho oblastí v jihovýchodní Asii,monitorování vlhkostije obzvláště důležité, protože kontaminace vodou může výrazně snížit izolační výkon.

Hlavní metody testování transformátorového oleje

Modernídiagnostika transformátorupři hodnocení kvality oleje a identifikaci možných interních problémů se můžete spolehnout na několik metod testování oleje.

Různé testy poskytují různé informace a společně vytvářejí jasnější obraz o stavu transformátoru.

Analýza rozpuštěného plynu (DGA)

Analýza rozpuštěného plynuje jednou z nejpoužívanějších metod testování transformátorového oleje.

Během normálního provozu generují transformátory malé množstvíplyny. Abnormální elektrické nebo tepelné podmínky však mohou produkovat vyšší koncentrace specifických plynů. Měřením těchto plynů mohou inženýři identifikovat potenciální problémy uvnitř transformátoru.

DGAtestování je zvláště cenné, protože dokáže odhalit vznikající chyby dříve, než způsobí velké poškození zařízení.

Testování průrazného napětí

Zkouška průrazného napětí měří schopnost transformátorového oleje odolávat elektrickému namáhání.

Nízká hodnota průrazného napětí často indikuje problémy, jako jsou:

 Znečištění vlhkostí

 Suspendované částice

 Zhoršení oleje

Udržení dobré dielektrické pevnosti je zásadní, protože transformátorový olej musí i nadále poskytovat spolehlivou izolaci mezi součástmi pod napětím.

Testování obsahu vlhkosti

Vlhkost je jednou z největších hrozeb pro izolační systémy transformátorů.

I malé množství vody může snížit výkon olejové izolace a urychlit stárnutí celulózových izolačních materiálů.

Pravidelné testování vlhkosti pomáhá operátorům zjistit, zda transformátor vyžaduje další ošetření, sušení nebo další zkoumání.

Testování kyselosti oleje

Transformátorový olej časem reaguje s kyslíkem a tvoří kyselé sloučeniny. Zvyšující se kyselost může poškodit izolační materiály a snížit životnost oleje.

Test kyselosti pomáhá určit:

 Úroveň oxidace oleje

 Zbývající kvalita oleje

 Zda může být nutná regenerace oleje

Dielektrický disipační faktor (Tan Delta)

Tan delta testování hodnotí ztráty izolace v transformátorovém oleji.

Vyšší hodnoty mohou znamenat:

 Kontaminace olejem

 Přítomnost vlhkosti

 Stárnoucí izolace

 Vnitřní zhoršení

Tento test se běžně používá spolu s dalšími metodami diagnostiky transformátoru k zajištění úplného posouzení stavu.

Monitorování stavu oleje: Chytřejší přístup k údržbě

Mnoho společností ustupuje od tradičních plánů údržby a přijímá strategie prediktivní údržby.

Místo čekání, až se objeví problém s transformátorem,sledování stavu olejeumožňuje operátorům sledovat změny ve stavu transformátoru v průběhu času.

Údaje z monitorování mohou zahrnovat:

 Hladiny rozpuštěného plynu

 Trendy kvality oleje

 Obsah vlhkosti

 Změny teploty

 Podmínky zatížení

U důležitých transformátorů mohou online monitorovací systémy poskytovat nepřetržité informace a odesílat výstrahy, když nastanou abnormální podmínky.

Tento přístup pomáhá utilitám a průmyslovým uživatelům zkrátit prostoje, zlepšit plánování údržby a prodloužit životnost transformátoru.

Jak testování transformátorového oleje pomáhá předcházet poruchám

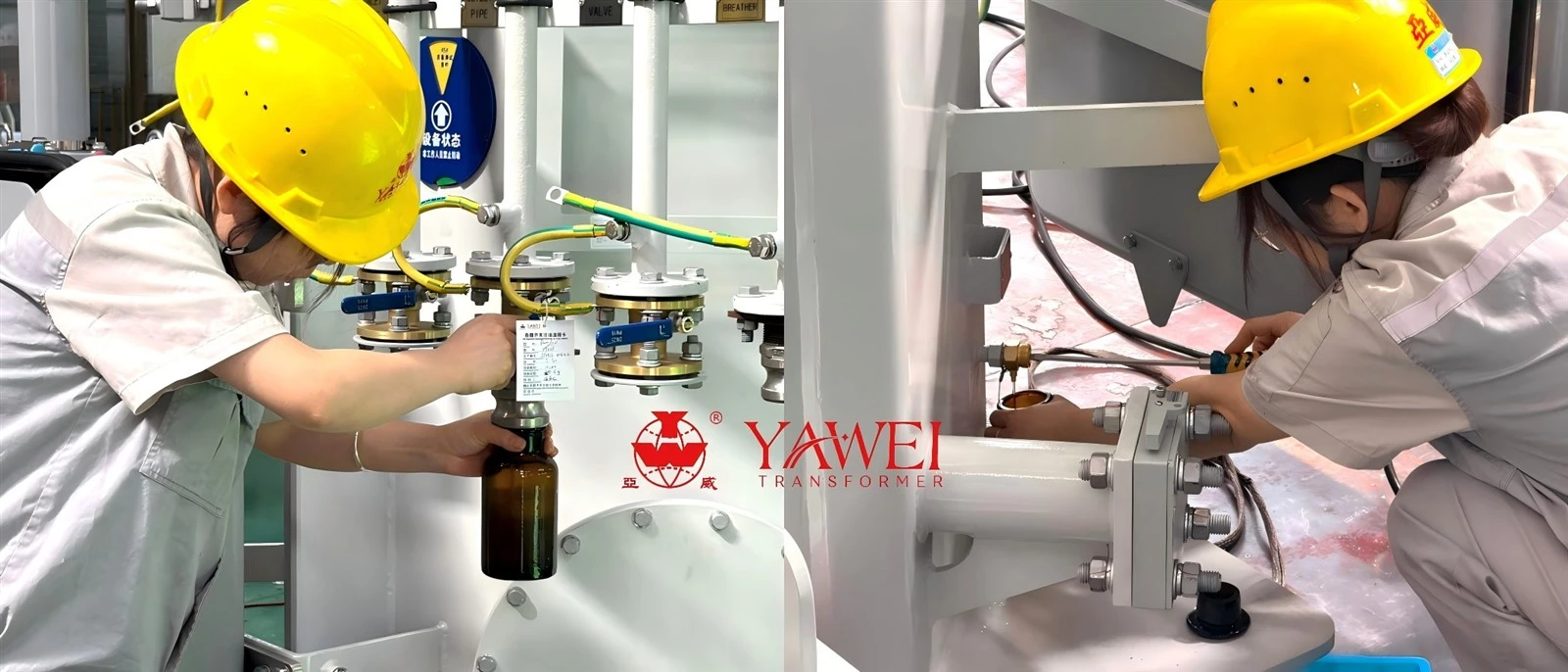

Pravidelnýtestování transformátorového olejeposkytuje cenné informace bez nutnosti odstavení transformátoru nebo vnitřní kontroly.

Analýzou vzorků oleje mohou týmy údržby odhalit problémy, jako jsou:

Problémy s přehříváním

Abnormální vzory plynů mohou naznačovat přehřátí způsobené:

 Přetížené vinutí

 Problémy s chladicím systémem

 Uvolněné vnitřní spoje

Stárnutí izolace

Analýza oleje může odhalit, zda se papírová izolace zhoršuje, a pomoci odhadnout zbývající životnost transformátoru.

Elektrické poruchy

DGA a další metody testování oleje mohou identifikovat příznaky:

 Částečný výboj

 Koronová aktivita

 Jiskření

Problémy s vlhkostí

Včasná detekce vlhkosti pomáhá předcházet urychlenému stárnutí izolace a snížené dielektrické pevnosti.

Tipy na údržbu transformátoru pro dlouhodobou-spolehlivost

Testování transformátorového oleje funguje nejlépe v kombinaci s kompletním programem údržby.

Spolehlivá strategie údržby transformátoru obvykle zahrnuje testování oleje, vizuální kontroly, elektrické kontroly a monitorování provozního stavu.

Kombinace těchto činností poskytuje ucelenější pohled na stav transformátoru.

Normy pro testování transformátorového oleje

Dodržování uznávaných mezinárodních standardů pomáhá zajistit přesné testovací postupy a spolehlivé výsledky analýz.

U globálních projektů se dodavatelé a energetické společnosti EPC při vytváření plánů údržby transformátorů často odvolávají na normy IEC a IEEE.

Yawei Transformer: Podpora spolehlivého provozu transformátoru

Jako výrobce transformátorů sloužící globálním trhům Yawei Transformer chápe, že spolehlivá energetická zařízení vyžaduje více než pokročilou výrobu. Dlouhodobý-výkon také závisí na správném sledování a údržbě.

Yawei Transformernavrhuje a vyrábí olejové-transformátory s důrazem na spolehlivost izolace, chladicí výkon, technologii těsnění a mezinárodní standardy kvality.

Pro dodavatele EPC, energetické společnosti a průmyslové zákazníky je výběr správného dodavatele transformátorů pouze začátek. Kompletní strategie životního cyklu, která zahrnujetestování transformátorového oleje, pravidelné kontroly a profesionální technická podpora jsou nezbytné pro maximalizaci spolehlivosti zařízení.

Při správné údržbě mohou olejové-transformátory zajistit desítky let stabilního provozu a zároveň pomoci zákazníkům zkrátit prostoje a zlepšit celkovou energetickou účinnost.

Závěr

Frekvencetestování transformátorového olejezávisí na velikosti transformátoru, úrovni napětí, provozním prostředí a důležitosti majetku. Zatímco mnoho transformátorů lze testovat každý jeden až tři roky, kritické výkonové transformátory často vyžadují roční nebo dokonce polo{1}}roční monitorování.

Prostřednictvím pravidelnýchanalýza vzorku oleje, pokročilésledování stavu olejea profesionálnídiagnostika transformátorumohou operátoři včas identifikovat potenciální problémy a přijímat informovaná rozhodnutí o údržbě.

Pro energetické společnosti, průmyslová zařízení a projekty EPC je testování transformátorového oleje jednoduchým, ale vysoce účinným způsobem, jak chránit cenná elektrická zařízení a zajistit dlouhodobou- spolehlivost napájecího systému.

Yawei Transformer poskytuje spolehlivá řešení transformátorů a technickou odbornost na podporu zákazníků během celého životního cyklu transformátoru.
