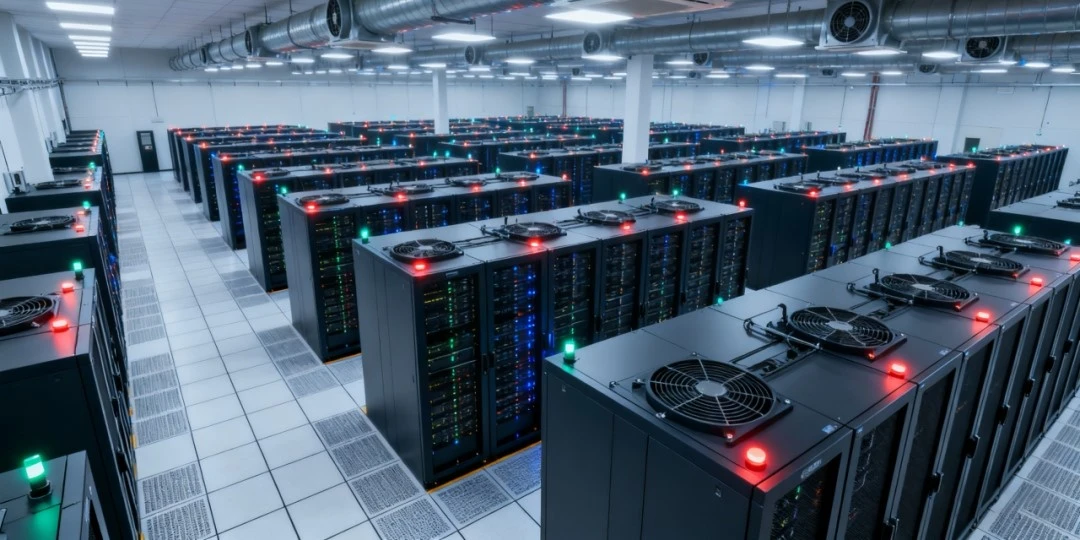

Přiznejme si to-moderní datová centra jsou až po okraj nabitá ne-lineární zátěží. Mluvíme o tisících serverů, masivníchUPSnastavení, frekvenčních měničů (VFD) a síťových zařízení. Jsou páteří dnešního digitálního světa, jistě, ale mají ošklivý zvyk kazit kvalitu energie házením harmonických proudů zpět do systému. Přesně tamharmonické zmírňující transformátory (HMT)vstoupit do hry.
| Aspekt | Standardní transformátor | K-Rated Transformer (vylepšené) | HMT (Harmonic Mitigating) |
| Harmonická tolerance | Nekvalitní, náchylný k přehřívání | Dobré (nadměrné pro zvládnutí tepla) | Vynikající (aktivně ruší harmonické) |
| Zkreslení napětí | Vysoká (těžká plochá-vrchní vrstva) | Stále relativně vysoko | Výrazně snížena |
| Ztráty | Vysoká (extra I²R a vířivý proud) | Vyšší než standardní | Nízké (zrušení toku snižuje ztráty) |
| Účinnost | Základní linie | ~30% vyšší ztráty, než je potřeba | Mnohem lepší než standardní (jasná úspora energie) |
| Náklady | Nejnižší | 1.5–2× | 1,5–4× (ale rychlá návratnost díky úsporám energie) |
| Nejlepší aplikace | Lineární zatížení | Vysoká-harmonická zatížení (není potřeba žádné zmírnění) | Vysoká nelineární zátěž (datová centra, kanceláře) |
Poznámka: HMT performs best in environments with >75 % nelineárních-zatížení. Často se používá v kombinaci se standardními transformátory nebo transformátory K-.
Jak je to s harmonickým zmírňujícím transformátorem?
Jednoduše řečeno, aharmonický zmírňující transformátornení váš standardní provoz---mlýnského transformátoru. Jedná se o specializovanou sadu navrženou speciálně k neutralizaci elektrického chaosu způsobeného digitálním zařízením.
Namísto pouhého úderu využívá HMT chytré triky{0}}fázového řazení a unikátní design vinutí k aktivnímu rušení harmonických proudů-zejména těch otravných trojitýchharmonické(3., 9., 15. a tak dále). Výplata? Získáte čistší energii, spolehlivější síť a mnohem lepší účinnost ve všech oblastech.
Proč Harmonics způsobuje bolest hlavy Facility manažerům
Protože standardní IT zařízení nespotřebovává energii v plynulých, pěkných sinusových vlnách-, usrkává ji v krátkých, rychlých pulzech-vytváří spoustu zkreslení. Jak hustota racku raketově stoupá, toto zkreslení se hromadí a spouští dominový efekt problémů:
Horký hardware:Transformátory a kabely se bez dobrého důvodu zahřívají.
Přetížené neutrály:Nulový vodič nakonec nese mnohem více proudu, než by měl.
Nestabilní systémy:Získáte náhodné, nepříjemné vypínání jističe a nižší účinnost zařízení.
Předčasná úmrtí:Komponenty vyhoří mnohem dříve, než přijde čas, což vede k vyšším energetickým ztrátám a mizerné kvalitě energie.
Pod kapotou: Jak HMT skutečně fungují
HMT nejen blokují hluk; k jeho zabití používají destruktivní zásah. Pomocí specializovaných uspořádání vinutí-jako je cik-cikcak nebo více{3}}nastavení vinutí- posouvají fázové úhly mezi primární a sekundární stranou.
Když se tyto posunuté vlny setkají, specifické harmonické frekvence se v podstatě navzájem vyruší, než mohou infikovat zbytek vašeho elektrického systému.
Mezi klíčové konstrukční prvky, které to umožňují, patří:
Chytré konfigurace cik{0}}zag nebo více{1}}vinutí.
Sekundární nastavení-s posunutou fází.
Posílená-neutrální manipulace (protože právě tam se trojky rádi schovávají).
Masivní pokles zkreslení napětí a ztráty vířivými proudy.
Nejlepší část? Protože to HMT zvládá na úrovni transformátoru, můžete často přeskočit nákup dalších drahých externích filtrů.
Skutečné-světové výhody
Investice do HMT se vyplatí několika způsoby:
Rock-pevná kvalita energie:Upuštěním vašeho Total Harmonic Distortion (THD) získá vaše citlivé IT zařízení čisté a stabilní napětí, po kterém touží.
Vychlazené-neutrální:Triplenové harmonické se rádi hromadí na neutrální lince. HMT tento trend potlačují a drasticky snižují riziko přehřátí.
Pojištění provozuschopnosti:Čisté napájení znamená, že vaše UPS, rozvaděče a záložní generátory nepracují přesčas, což znamená méně náhodných výpadků.
Zelené zisky:Méně harmonického odpadu znamená méně ztracené energie. Vaše PUE (Účinnost využití energie) vám poděkuje.
Výbava, která vydrží:Nižší teploty a menší elektrické namáhání znamenají, že vaše kabely, transformátory a servery skutečně dožívají své plné životnosti.
Transformers s hodnocením HMT vs. K-: Jaký je rozdíl?
Mnoho lidí si tyto dva plete, protože oba žijí ve vysoce-harmonickém prostředí, ale k problému přistupují úplně jinak. Představte si to takto: transformátor s hodnocením K-je dostatečně výkonnýodolatteplo špinavého systému bez roztavení. Vlastně HMTuklízíten nepořádek.
| Funkce | Harmonický zmírňující transformátor | K-Hodnocení Transformer |
| Aktivní harmonická redukce? | Ano, naprosto | Žádný |
| Zvládá harmonické teplo? | Ano | Ano |
| Slashes Neutrální proud? | Ano | Opravdu ne (velmi omezené) |
| Zvýšení kvality energie | Vysoký | Nízký |
| Role datového centra | Aktivně řídí harmonické | Jen toleruje harmonické |
Kde je uvidíte
Obvykle najdete transformátory zmírňující harmonické zapadlé do nejkritičtějších částí napájecí cesty:
Výstupní distribuční strana systémů UPS.
Napájecí distribuční jednotky (PDU) a vzdálené napájecí panely (RPP) napájející řádky.
Přímo na patře serverovny.
Prostředí s vysokou{0}}hustotou, jako jsou clustery umělé inteligence, kolokační centra a okrajová datová centra.
Takeaway
Vzhledem k tomu, že datová centra jsou každým dnem větší a hustší, nemůžete si dovolit ignorovat kvalitu napájení. Harmonické zmírňující transformátory jsou neprůstřelným způsobem, jak potlačit zkreslení, udržet neutrální proudy pod kontrolou a chránit váš konečný výsledek. Pokud chcete vybudovat spolehlivé a efektivní zařízení, které vás na cestě nepřekvapí, jsou HMT bez-investice.
