Elektrická distribuce datových center: Kde se transformátory hodí do moderní digitální infrastruktury

Přiznejme si to: když lidé mluví o cloud computingu, AI, popřmasivní hyperškálová zařízení, pozornost se obvykle zaměřuje na honosné{0}}špičkové-servery, chladicí zařízení nebo vysokorychlostní-síťová zařízení. Ale za vším tím křemíkem je obrovská, po moci-hladová bestie.datová centrapohlcují elektřinu nebývalým tempem a držet toto zvíře nakrmené znamená spoléhat se na těžkou-elektrickou páteř.

Absolutním srdcem tohoto nastavení je pokoratransformátor. Nejsou to jen šedé krabice sedící před budovou; jsou to neopěvovaní hrdinové, kteří se starají o to, aby se elektřina dostala z veřejné rozvodné sítě do tisíců serverů s nepřetržitým provozem bezpečně, čistě a bez problémů.

Zde je realistický pohled na to, jak energie skutečně proudí moderním datovým centrem a proč jsou transformátory zastrčeny téměř do každého jednotlivého rohu architektury.

Kontaktujte nyní

Aby datové centrum nezhaslo, musí být elektrické uspořádání neuvěřitelně strukturované a zároveň odolné. Když se podíváte na plán standardního zařízení, cesta energie vypadá asi takto:

Utility GridStředněnapěťový{0} spínací přístrojHlavní transformátorNízkonapěťový{0} spínací přístrojUPSPDUServerové stojany

Na papíře to vypadá lineárně, ale každý krok je kritickým kontrolním bodem. A častěji než ne, transformátor dělá těžké zvedání mezi těmito kroky.

1. Vysoké napětí na bráně (užitkové a střední{1}}rozvaděče)

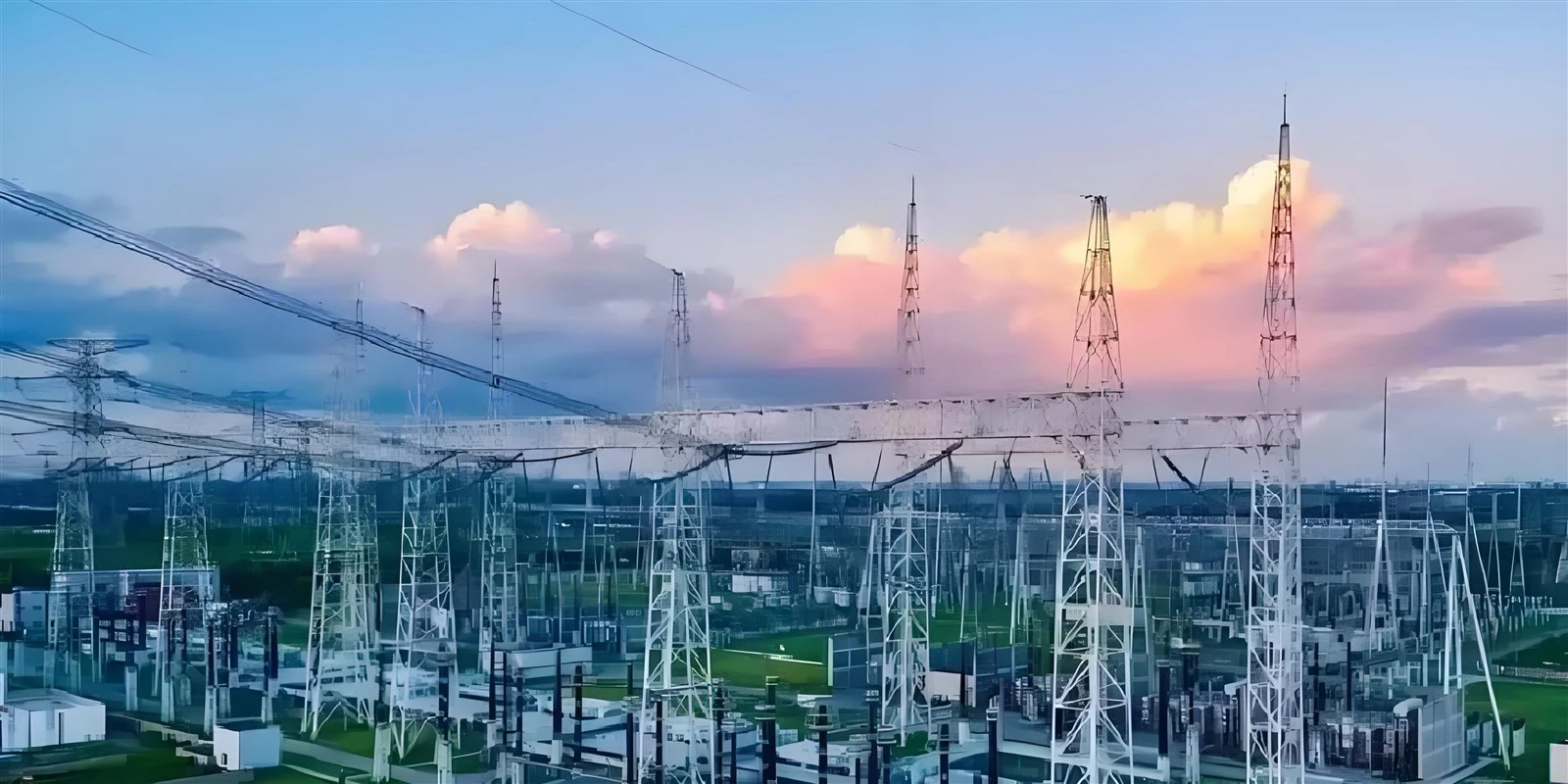

Datová centra se nezapojují jen do zdi. Táhnou obrovské množstvíšťávy přímo z veřejné rozvodné sítě na úrovni vysokého napětí-obvykle od 11 kV do 33 kV.

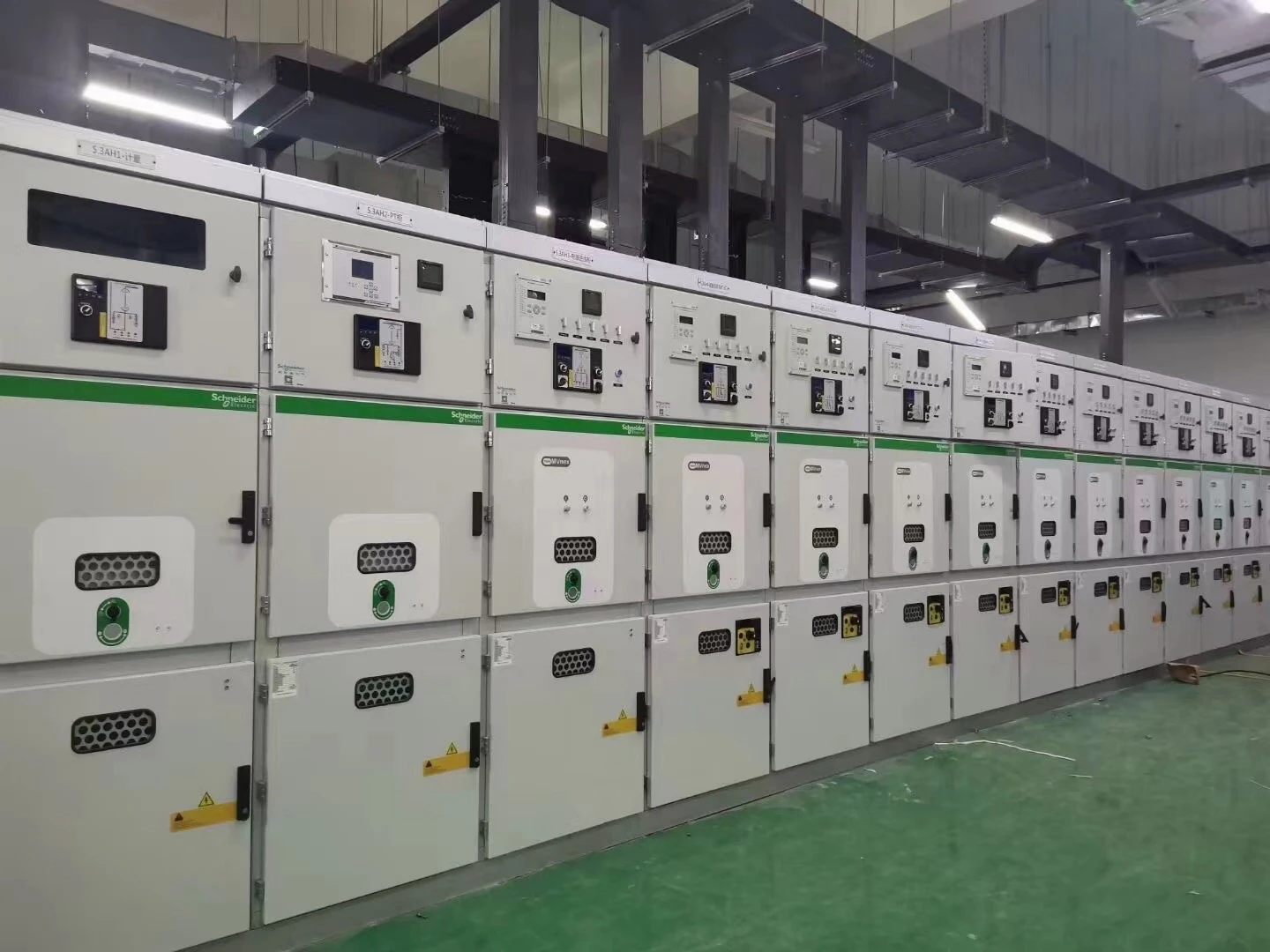

Než se tato surová energie dostane kamkoli do datové haly, narazí na rozváděč středního napětí-. Myslete na to jako na dopravního policistu a bodyguarda systému. Zvládá:

• Izolace poruch(zastavení elektrického problému předtím, než vyhodí celý systém do povětří)

• Ochrana obvodu a řízení zátěže

• Sledování energie-v reálném čase

Ale tady je háček: vstupní napětí je dostatečně vysoké, aby okamžitě usmažilo IT zařízení. Vstupte do transformátorů.

2. Odstupování (Hlavní výkonové transformátory)

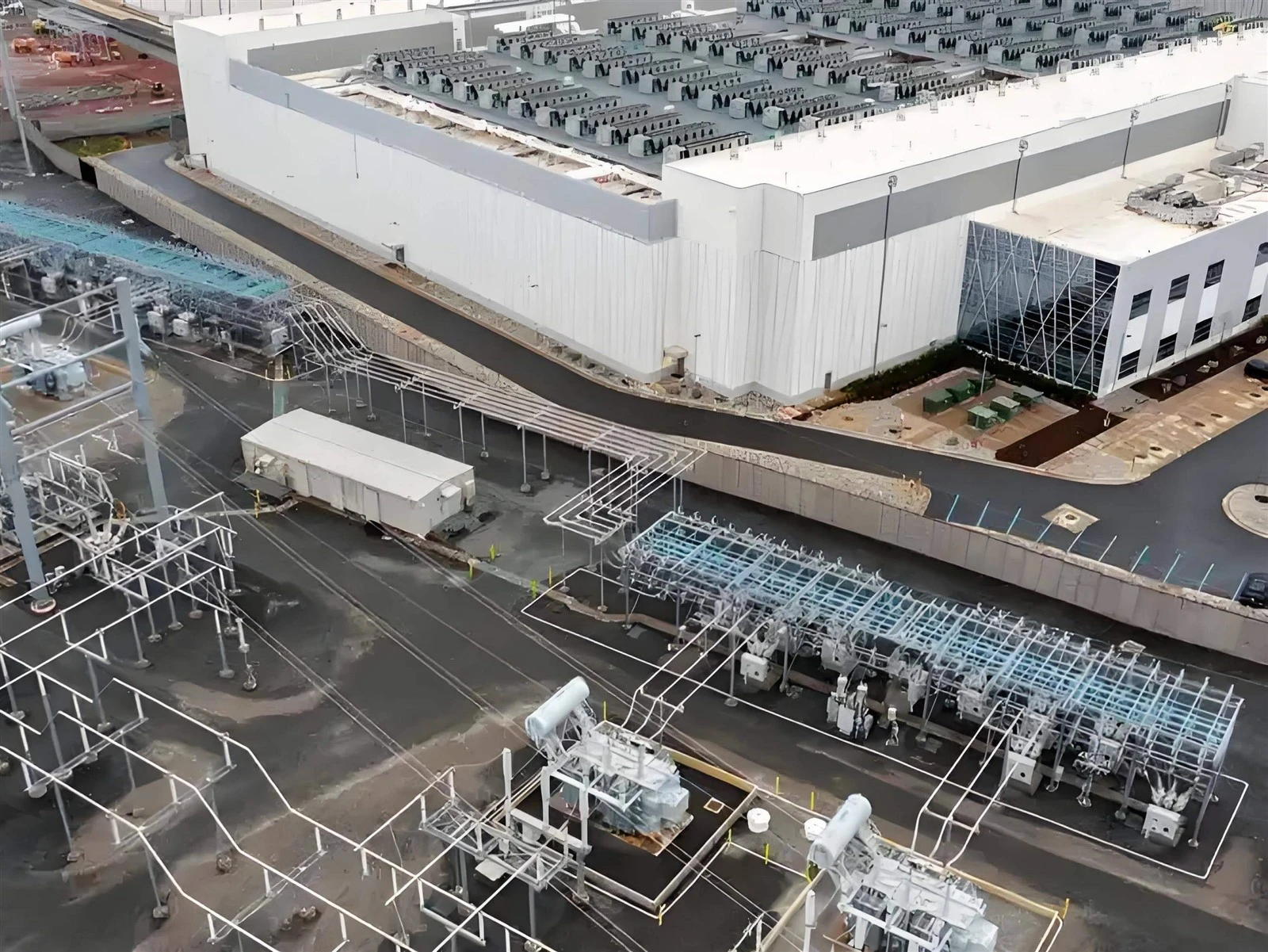

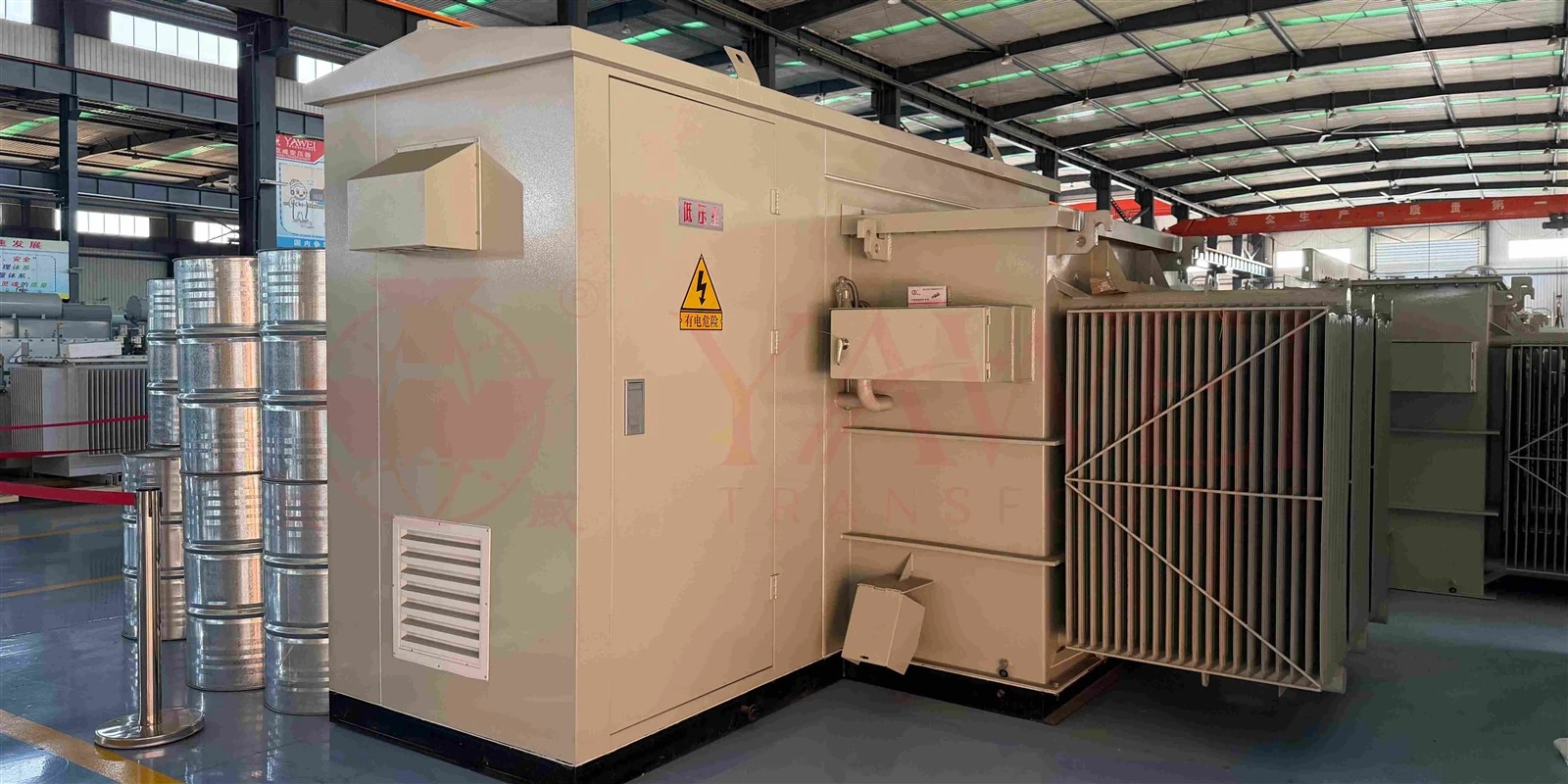

Toto je první velká zastávka v boxech. Přímo mezi napájecím zdrojem a nízkonapěťovým rozvodem zařízení- je umístěn hlavní napájecí transformátor.

Jeho práce? Sklepněte těch 22 kV (nebo co na to místní síť hodí) na něco použitelného, ​​třeba 415V nebo 480V. Nejde ale jen o změnu čísel. Tyto transformátory poskytují elektrickou izolaci (udržují síť mimo vnitřní systémy) a vytvářejí základ pro redundanci. Na obrovských hyperškálových webech uvidíte několik hlavních transformátorů běžících paralelně. Pokud tedy některý zemře nebo potřebuje údržbu, redundantní nastavení N+1 nebo 2N zajistí, že servery ani nemrknou.

3. Bezpečnostní síť (níz

Jakmile je napětí na zvládnutelné úrovni, proudí přes nízkonapěťové{0}}rozvaděče a míří přímo k systémům nepřerušitelného napájení (UPS).

Všichni víme, co UPS dělá-je to nejlepší most mezi napájením ze sítě a záložními generátory. Pokud napětí z veřejné sítě poklesne, UPS se okamžitě spustí. Nelze o nich-vyjednávat:

• Překlenutí mezery během výpadků sítě, dokud se nezapálí generátory

• Vyhlazení poklesů napětí a špiček

• Ochrana šíleně citlivého IT vybavení před „špinavou“ energií

4. Čištění signálu (výstupní transformátory UPS)

Tady se věci trochu zamotají. Moderní servery a výkonová elektronika jsou „nelineární zátěže“, což znamená, že odebírají energii v podivných, nerovnoměrných kouscích, spíše než v hladké vlně. To vytváří elektrický šum neboli „harmoniku“, který může způsobit zkázu v systému-zejména v datových centrech s umělou inteligencí- nabitých hustými clustery GPU.

Aby se to napravilo, mnoho zařízení umístí transformátory přímo na výstupní stranu UPS. Tihle kluci fungují jako filtry. Poskytují:

• Harmonické zmírnění(vyčištění elektrického šumu)

• Konverze napětí a vytvoření neutrálu

• Lepší uzemnění

Pro tato drsná prostředí se inženýři obvykle specializujíK-hodnocenoneboHarmonic Mitigating Transformers (HMT)protože standardní transformátory by se jen přehřály a vzdaly.

5. Přiblížení ke stojanu (jednotky distribuce energie - PDU)

Poté, co UPS vše uklidí, proud se přesune do skutečné datové haly prostřednictvím jednotek distribuce energie (PDU). PDU je v podstatě oslavovaný, inteligentní přerušovací panel na steroidech. Zvládá rozvody větví, monitoruje zátěže a zabraňuje nadproudu.

Ale mnoho podlahových{0}}jednotek PDU má přímo v sobě zabudované izolační transformátory. Vezmou těch 480 V a naposledy ho sníží na 208 V nebo 120 V pro stojany, přičemž odstraní veškerý zbývající elektrický šum. U-kritických nastavení jsou PDU-založené na transformátoru stále zlatým standardem spolehlivé dodávky energie.

6. Správa chaosu (Remote Power Panels - RPP)

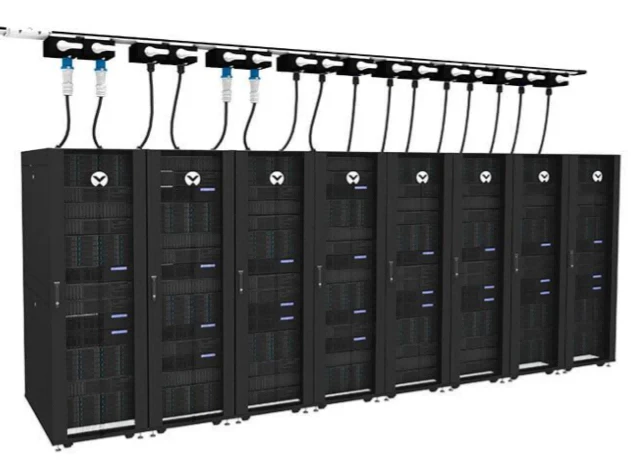

Jak datové sály rostou, vedení stovek kabelů z centrálního PDU do jednotlivých racků se stává noční můrou. Zde přichází na řadu vzdálené napájecí panely (RPP).

Nyní, RPP obvyklenemají uvnitř transformátory. Jsou to v podstatě satelitní přerušovací panely. Ale stojí za zmínku, protože snižují přetížení kabelů, usnadňují rozšiřování kapacity a umožňují technikům přidávat nové okruhy, aniž by narušili infrastrukturu.

7. Final Foot: Rack PDU & Server PSU

Konečně, síla narazí na stojan. Inteligentní rackové PDU (ePDU) distribuují střídavý proud přímo do jednotlivých serverů. Tyto chytré proužky sledují metriky napájení v reálném-čase a umožňují operátorům na dálku přepínat napájení.

Uvnitř každého serverového boxu přebírá vnitřní jednotka napájení (PSU), která provádí konečnou konverzi ze střídavého napájení na stálé stejnosměrné napětí (12V, 5V atd.), na kterém procesory a paměťové moduly skutečně běží.

Pokud si z toho odnesete jednu věc, mělo by to být, že transformátory nejsou jen měniče napětí. V moderním digitálním prostředí jsou to více-nástroje pro přežití. Jsou přímo zodpovědní za:

• Rock-Solidní spolehlivost:Izolací systémů a podporou redundantních cest udržují záruky provozuschopnosti naživu.

• Kvalita napájení:Fungují jako filtry, zabíjejí harmonické a elektrický šum dříve, než poškodí mikročipy.

• Připravenost na AI:Umělá inteligence a vysoce{0}}výkonné výpočty (HPC) vytvářejí obrovské tepelné a elektrické namáhání. Pokročilé transformátory jsou doslova stavěny tak, aby zvládly tyto nevyzpytatelné pracovní zátěže s vysokou-hustotou, aniž by se roztavily.

Šílený vzestup AI a edge computingu nutí k vývoji technologie transformátorů. Příští generace transformátorů datových center se intenzivně zaměřujejádra s vyšší{0}}efektivitousnížit plýtvání energií,chytřejší monitorovací senzorypředvídat selhání dříve, než k nim dojde, amenší fyzické stopyprotože prostor v datovém sále jsou peníze.

Na konci dne je elektrická architektura datového centra neuvěřitelně složitý ekosystém. Od okamžiku, kdy proud opustí síť, do okamžiku, kdy spustí model AI, jsou transformátory životně důležitými články, které drží celý řetězec pohromadě.
