Současné transformátory: Jak fungují a bezpečnostní tipy

Pokud jste strávili nějaký čas kolem energetických systémů, rozvaděčů nebo dokonce měřičů energie, je pravděpodobné, že jste slyšeli oproudový transformátor(CT). A ano,-lidé se obvykle ptají na totéž: proudový transformátor, jak funguje a proč na něm tolik záleží.

Jakmile získáte základní představu, vše bude mnohem méně matoucí. Pojďme to rozebrat tak, aby to bylo skutečně čtivé.

A proudový transformátorje v podstatě nástroj používaný k měřenívelmi vysoký proudbezpečně.

Namísto připojení měřiče rovnou k vodiči, který vede obrovský proud (což by bylo riskantní a často jen nepraktické), CTsnižujeproudu na menší standardní hodnotu, kterou zvládnou měřiče a ochranná relé.

Představte si tedy vedení elektrického vedení1,000 A. CT to může snížit, takže váš glukometr vidí pouze5 A(nebo někdy1 A) na sekundární straně. Měřicí zařízení tak zůstane v bezpečí a nikdo se nemusí potýkat s nebezpečně vysokými proudy.

Nyní k důležité části: proudový transformátor, jak to funguje, závisí na tom, jakprimárníasekundárníčásti interagují.

1) Primární strana (zapojená do série)

Theprimární vinutíje připojenv sériise skutečným zatěžovacím proudem. V mnoha CT je „primární“ ještě jednodušší-často je to jen samotný vodič procházející jádrem CT.

2) Magnetické pole dělá kouzlo

Když střídavý proud protéká primárem, vytváří měnící se magnetické pole uvnitř jádra CT.

Protože se magnetické pole neustále mění (díky střídavému proudu), indukuje proud v sekundárním vinutí pomocíelektromagnetická indukce.

3) Sekundární proud je úměrný

Sekundární proud se stává zmenšenou-verzí primárního proudu na základě poměru CT.

Například a1000:5 CTprostředek:

1,000 Ana primární straně →5 Ana sekundární straně

A to vaše měřiče a relé používají k bezpečnému a přesnému měření proudu.

Většina CT není složitá, ale mají klíčové části, které spolupracují:

Magnetické jádro

Primární vodič / vinutí

Sekundární vinutí

Izolační systém

Připojení terminálů

Magnetické jádro je velký problém, protože pomáhá efektivně přenášet magnetický tok z primárního na sekundární a přitom udržuje nízké ztráty.

CT se objevují všude v elektrických systémech. Mezi běžné aplikace patří:

Monitorování a měření výkonu

Systémy energetického managementu

Nadproudová ochrana

Detekce závad

Rozvodny a rozvodny

Průmyslové rozvodné sítě

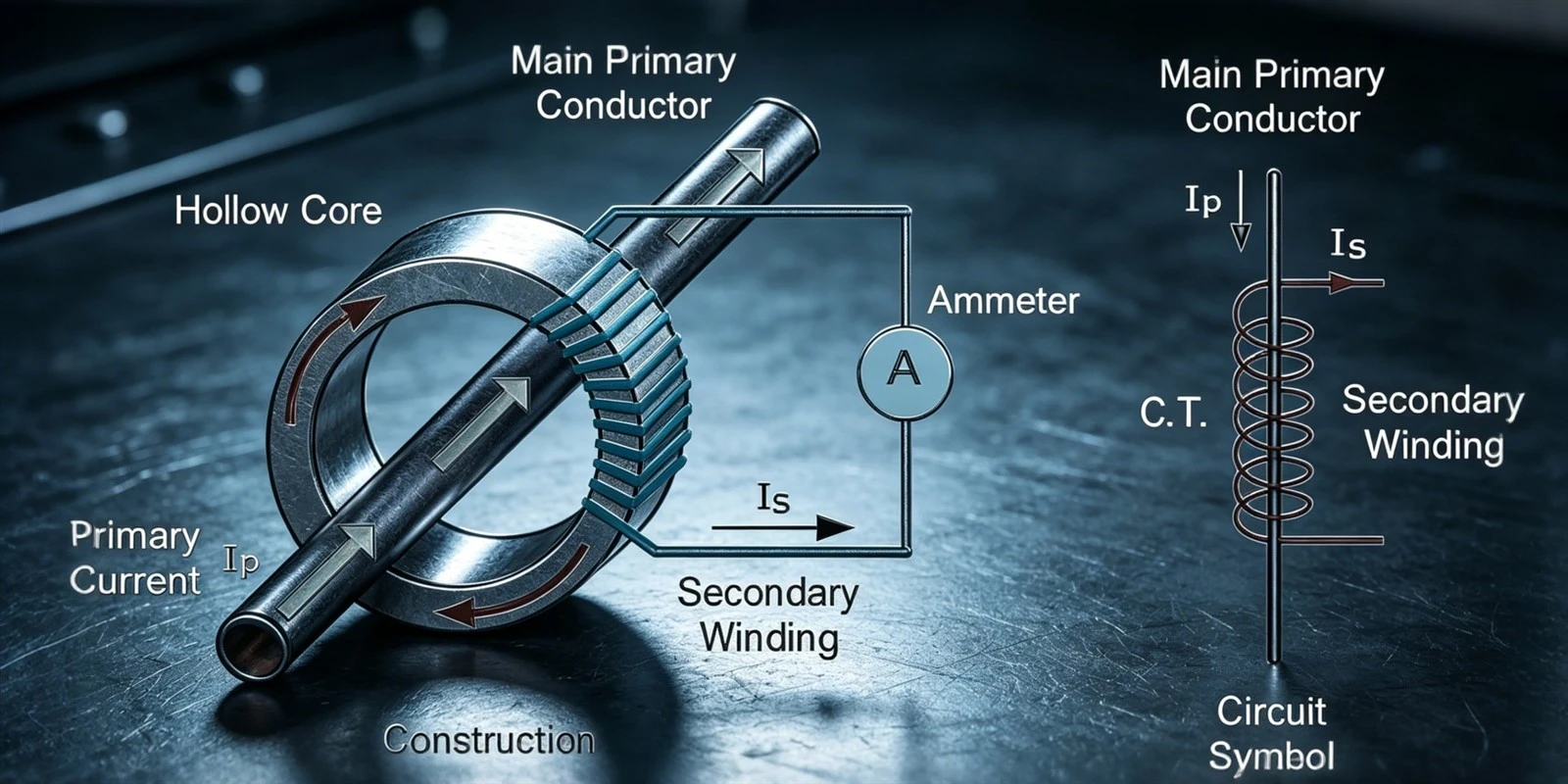

(Zapojení proudových transformátorů v energetických systémech)

Bez CT by přímé měření velkých proudů znamenalo použití přístrojů, které jsou objemnější, dražší a mnohem méně bezpečné.

Zde je jedno pravidlo, které ve skutečném světě uslyšíte znovu a znovu:

 Nikdy nenechávejte sekundární vinutí CT otevřené,-když je primární vinutí pod napětím.

Pokud sekundární zůstane otevřený, CT může generovatnebezpečně vysoká napětí. To může poškodit zařízení a může také představovat bezpečnostní riziko pro osoby pracující v blízkosti.

Takže během údržby nebo testování by sekundární obvody CT měly být vždy:

připojen k náležitémuzátěžnebo

zkrat-jak to vyžadují postupy

V zásadě: „nenechávejte to plavat“, pokud přesně nevíte, co děláte.

Takže ano,-proudový transformátor funguje takto: CT používá elektromagnetickou indukci k přeměně velkých nebezpečných primárních proudů na menší, měřitelné sekundární proudy.

To je důvod, proč jsou CT tak důležitépřesné sledování, spolehlivou ochranuaelektrická bezpečnostv energetických rozvodech.

Pokud chcete, řekněte mi, kde používáte CT (měření? ochranná relé? konkrétní instalace), a já vám také jednoduchým způsobem vysvětlím zapojení a typické poměry.
