Buchholzovo relé: Základní bezpečnostní zařízení pro olejové{0}}transformátory

Ve většině praktických souvislostí (zejména v literatuře o ochraně transformátorů, normách jako IEC a dokumentech výrobců) jsou velmi úzce spjaty -, často používané zaměnitelně, přičemž „Buchholzovo relé“ je specifický, nejběžnější typ relé plynového-aktivovaného/detektoru plynu. Některé zdroje však rozlišují jemné rozdíly na základě funkcí.

V elektrotechnice je zabezpečení transformátorů vším. Jedna malá chyba může přerůst ve velké problémy, takže o jejich správné ochraně nelze-vyjednávat, aby celý systém fungoval spolehlivě. Zde přichází na řadu Buchholzovo relé-je to jedno z těch klasických, ne-nesmyslných zařízení, která plní svou práci již více než sto let.

Tato věc je vyrobena speciálně pro olejové-transformátory (druhy s konzervační nádrží). Problémy zachycuje včas tím, že si všimne nahromadění plynu nebo náhlých nárůstů ropy, čímž zabrání tomu, aby se malé problémy změnily ve velké katastrofy. Je pojmenován po Maxu Buchholzovi, který s ním přišel již v roce 1921, a upřímně, stále je to jeden z nejdůvěryhodnějších způsobů ochrany transformátorů.

co je na tom hezkého? Nepotřebuje žádné externí napájení-pouze čistě mechanické působení založené na hromadění plynu a průtoku oleje. Jednoduchý design, super spolehlivý v praxi.

Samozřejmě, jako cokoli mechanického, musíte to pravidelně kontrolovat. Když dělá svou práci správně, spustí alarm kvůli drobným věcem nebo vypne transformátor kvůli vážným závadám. Toto včasné upozornění- vám může ušetřit spoustu oprav a prostojů.

Pokud pracujete s transformátory, je do značné míry zásadní získat solidní přehled o tom, jak Buchholzovo relé funguje. Je to velká část dobré strategie ochrany a monitorování. V tomto díle si projdeme jeho konstrukci, jak vlastně funguje a proč na elektrické bezpečnosti stále tolik záleží.

V podstatě se jedná o bezpečnostní vychytávku instalovanou na olejové -transformátory, které odhalují vnitřní elektrické poruchy dříve, než způsobí skutečnou škodu. Najdete ji přímo mezi hlavní nádrží a nádrží konzervátoru.

Funguje tak, že sleduje hromadění plynu (z věcí jako jiskření nebo přehřívání) nebo náhlé změny toku oleje. Když se to stane, rychle se to rozjede.

Pár pozoruhodných věcí o tom:

Je zcela mechanický,-k provozu nepotřebuje elektřinu.

Super spolehlivý díky vztlaku a jednoduché fyzice.

Dostatečně citlivý, aby zachytil jak malé plíživé problémy, tak velké náhlé.

Vynalezeno v roce 1921 Maxem Buchholzem a ano,-je stále všude, protože to prostě funguje. Poskytuje inženýrům a technikům skutečný klid.

Sečteno a podtrženo: je to přímočaré, efektivní a je to klíčový prvek pro zajištění bezpečnosti a správného monitorování transformátorů.

Max Buchholz si to nechal patentovat v roce 1921 a v té době to byl jistý-změna hry-pasivní, mechanický způsob ochrany transformátorů bez ozdobné elektroniky. Rychle-do dneška a dokonce i se všemi moderními digitálními relé, které existují, je Buchholz stále základním produktem.

Jeho význam roste s tím, jak se energetické systémy zvětšují a jsou kritičtější. Díky včasnému zachycení vnitřních poruch to docela pomohlo snížit poruchy transformátorů po celém světě.

Z čistě bezpečnostního hlediska je to zlato: včasné varování znamená, že se vyhnete výbuchům, požárům nebo masivním výpadkům. To chrání nejen vybavení, ale také lidi a celkově udržuje mřížku stabilnější.

Relé Buchholz je odolné a přímočaré-žádná elektronika, jen mechanické nástavce, které zvládnou těžkou práci. Tato jednoduchost je důvod, proč je tak spolehlivý.

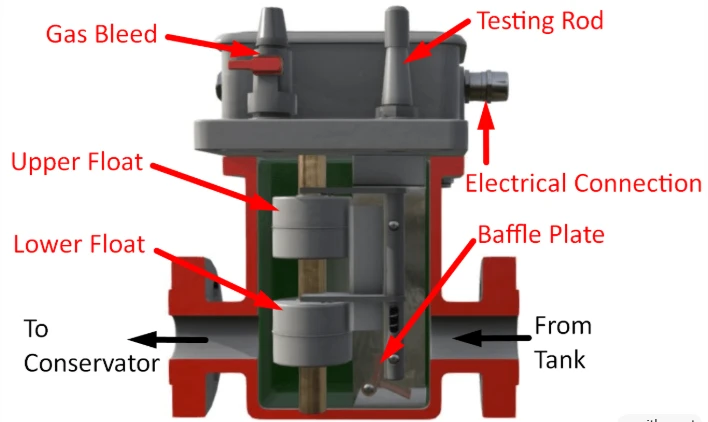

Hlavní části jsou obvykle:

Jeden nebo dva plováky (v závislosti na modelu)

Rtuťové spínače (nebo někdy moderní magnetické jazýčkové spínače v těchto dnech)

Sběrná komora plynu

Kanál pro průtok oleje

Vše je uloženo v litém pouzdře mezi nádrží a konzervátorem. Plyn z poruchy stoupá a shromažďuje se v komoře, stlačuje hladinu oleje a klesá horní plovák-, který nakloní spínač a spustí alarm. Při náhlých olejových rázech (jako při velkém oblouku) se spodní plovák nebo usměrňovač zatlačí a spustí jistič.

Umístění je klíčové: musí rychle zachytit plyn směřující ke konzervátoru.

Celá věc je mechanicky smrtelně jednoduchá. Závady uvnitř transformátoru rozkládají olej a produkují plyny (jako vodík, metan atd.). Ten plyn vybublá a uvízne v komoře relé.

Jak plyn narůstá, vytlačuje olej, hladina oleje klesá a horní plovák klesá. Tento pohyb nakloní spínač-boom, alarm se spustí pro drobné závady (malé množství plynu).

U velkých poruch-jako je krátký nebo velký oblouk-nastává náhlý příval ropy (a plynu). Tento ráz narazí na přepážku nebo lopatku na spodní části, prudce přepne spínač a vypne transformátor, než se situace zhorší.

Rychlý přehled kroků:

Porucha vytváří plyn → plyn se shromažďuje v relé

Hladina oleje klesá → plovák klesá → alarm (menší závada)

Náhlý nárůst oleje → přepážka se pohybuje → chyba (závažná chyba)

Je proaktivní: poskytuje vám čas na opravu malých věcí nebo okamžitě izoluje velké problémy. Proto je to takový základní kámen pro ochranu transformátoru.

Buchholz skvěle sbírá:

Poruchy izolace (jiskření, částečné výboje)

Přehřátí (z přetížení, zablokovaného chlazení atd.)

Úniky oleje nebo nízké hladiny oleje

Všechny tyto produkují plyn nebo narušují průtok oleje, takže relé zaznamená. Jejich včasné zachycení vám umožní provádět preventivní práce namísto nouzových oprav.

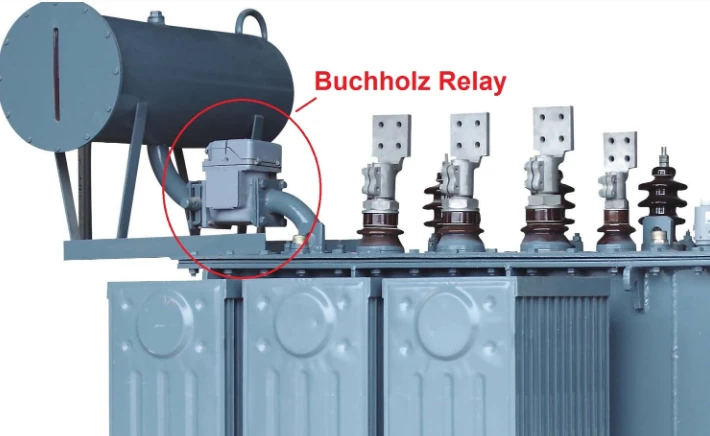

Namontujete jej na potrubí mezi hlavní nádrž a konzervátor-v podstatě jediné správné místo. Ujistěte se, že je ve vodorovné poloze, v souladu s průtokem oleje a zcela utěsněný (žádné úniky vzduchu, jinak dojde k falešným poplachům).

Rychlý kontrolní seznam:

Mezi nádrží a konzervátorem

Dodržujte směr proudění oleje

Vzduchotěsné-těsnění a správná montáž

Udělejte to správně a spolehlivě to zachytí problémy.

Toto relé je obránce v první linii-odhalí vnitřní chyby, které by ostatní ochrany mohly přehlédnout, dokud nebude příliš pozdě. Včasná detekce znamená menší poškození, méně výpadků.

Je 100% nezávislý (není potřeba žádné napájení), takže je vždy „zapnutý“. Upozornění na hromadění plynu =; velký náraz=vypnutí. Díky této kombinaci je nepostradatelné pro monitorování stavu transformátoru v reálném čase.

Neignorujte to jen proto, že je to mechanické. Pravidelně jej kontrolujte, zda nedochází k únikům, korozi nebo nečistotám. Občas to vyzkoušejte simulací závad (vstřikování plynu nebo kontrola pohybu plováku), abyste se ujistili, že spínače a plováky reagují.

Nejlepší návyky:

Vizuální kontroly každých několik měsíců

Funkční testy za bezpečných podmínek

Čisté spoje a žádné uvolněné bity

Dobrá údržba=méně překvapení a delší životnost relé i transformátoru.

Výhody

Levné a jednoduché-nepotřebujete žádné přepychové napájení

Extrémně spolehlivý (pasivní provoz)

Zachytí chyby brzy-často dříve, než je ostatní relé vůbec uvidí

Funguje s většinou transformátorů-ponořených do oleje

Omezení

Pouze pro olejové-jednotky (nepoužitelné u suchého-typu)

Pohyblivé části se mohou opotřebovávat po desetiletí (i když vzácně)

Nechrání přímo vinutí ani nezachytí super{0}}rychlé závady mimo dráhu oleje

Přesto na to, k čemu je určen, klady výrazně převažují nad zápory.

Buchholzova relé vidíte všude: elektrárny, továrny, rozvodny, inženýrské sítě-kdekoli, kde je velký olejový{1}}transformátor, který si nemůže dovolit selhat. Hraje dobře i s moderními systémy, často ve spojení s diferenciálními relé, teplotními čidly atd. pro vrstvenou ochranu.

Na konci dne je Buchholzova štafeta stará-škola, ale skvělá. Brzy zachytí problémy, zabrání výbuchu-a udrží transformátory v bezpečném hučení po celá léta.

Při pravidelné péči je to jedna z nejspolehlivějších součástí jakéhokoli nastavení transformátoru{0}}plněného olejem. Pokud to s elektrickou bezpečností myslíte vážně a vyhýbáte se drahým překvapením, má toto malé zařízení cenu zlata.
